KROHNE AF-E 400 - 6 Elektrischer Anschluss

7
DE
Informationen zu verfügbarem Montagezubehör unter www.krohne.com.
Korrekter Sitz des Geräts und Dichtigkeit des Anschlusses sind nur mit Krohne-
Adaptern gewährleistet.

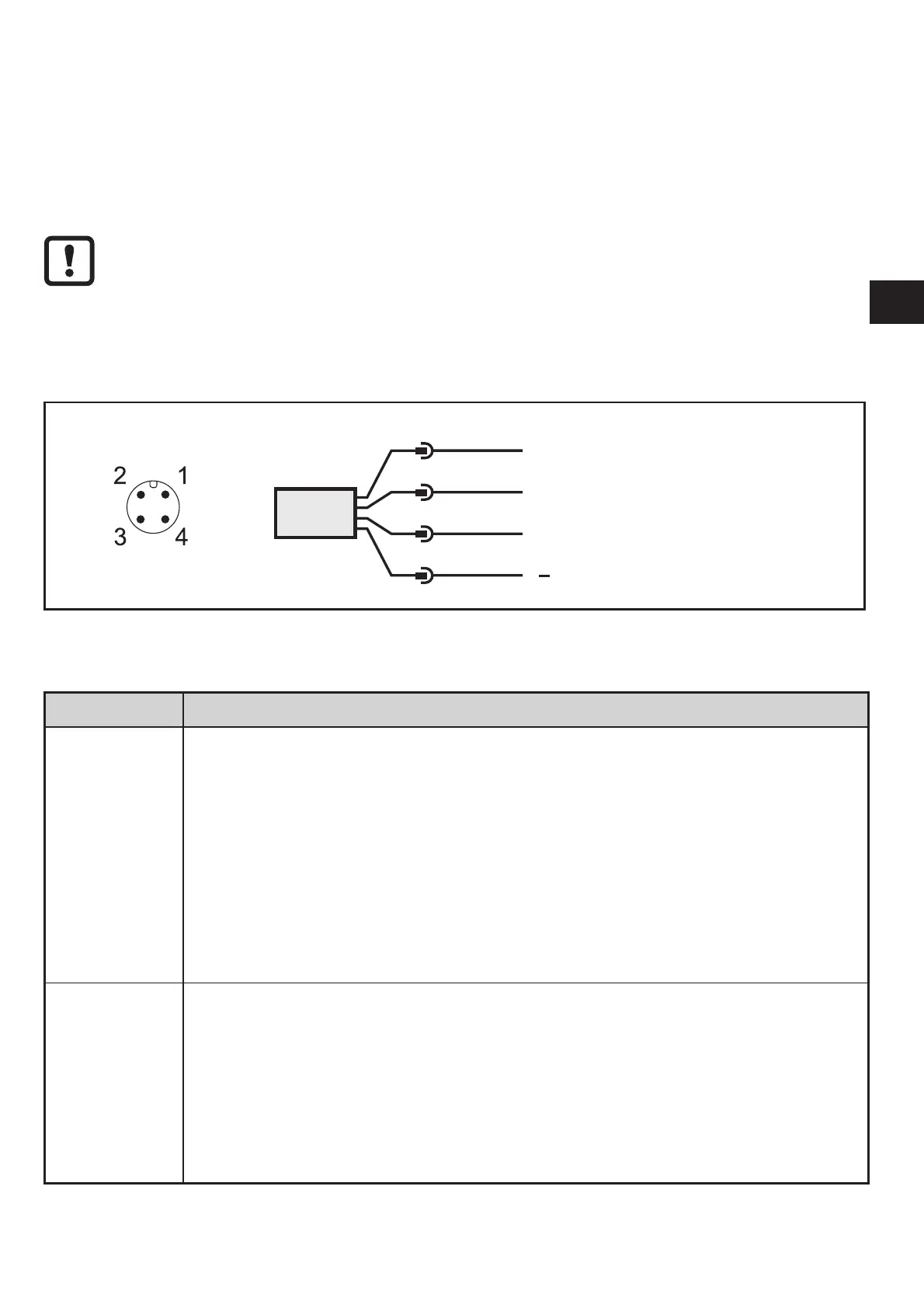

6 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Spannungsversorgung nach EN 50178, SELV, PELV.
► Anlage spannungsfrei schalten.
► Gerät folgendermaßen anschließen:
BN
WH
BK
BU
4
1
3
2
OUT2
L
+
L
OUT1
Farbkennzeichnung nach DIN EN 60947-5-2
BK: schwarz; BN: braun; BU: blau; WH: weiß
Pin Belegung
4
(OUT1)
• Schaltsignal für Durchfluss
• Schaltsignal für Temperatur
• Schaltsignal für Durchflussrichtung
• Schaltsignal für Vorwahlzähler
• Impulssignal für Mengenzähler
• Frequenzssignal für Durchfluss
• Frequenzssignal für Temperatur
• IO-Link
• OFF
2
(OUT2/InD)
• Schaltsignal für Durchfluss
• Schaltsignal für Temperatur
• Schaltsignal für Durchflussrichtung
• Analogsignal für Durchfluss
• Analogsignal für Temperatur
• Eingang für ein externes Zählerreset-Signal (InD)
• OFF
