7 TECHNICAL DATA
32
VA40 - VA45
www.krohne.com 08/2015 - 4000424402 - MA VA40-45 R04 en

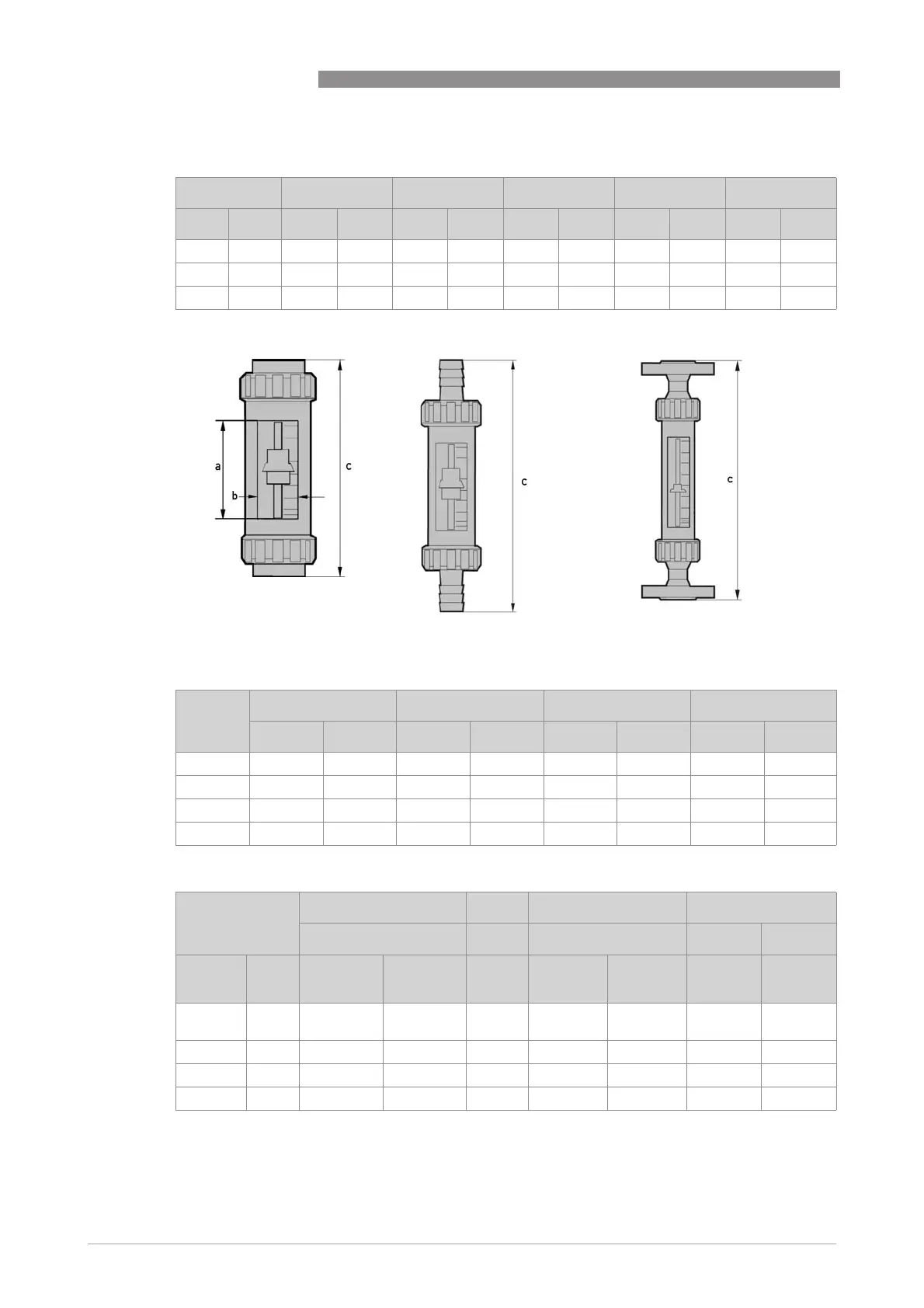

Dimensions VA45
Weights
Process connection
a b c - Type V c - Type S c - Type F
EN ASME [mm] ["] [mm] ["] [mm] ["] [mm] ["] [mm] ["]
DN15 ½" 118 4,65 26 1,02 254 10,0 279 11,0 304 12,0
DN25 1" 118 4,65 36 1,42 254 10,0 329 13,0 304 12,0
DN40 1½" 114 4,49 46 1,81 254 10,0 329 13,0 304 12,0
VA45/V VA45/S VA45/F
VA40 Type V, S, A VA40 Type F VA45 Type V, S VA45 Type F
[kg] [lb] [kg] [lb] [kg] [lb] [kg] [lb]
DN15 0,5 1,1 1,8 4,0 0,4 0,88 1,7 3,7
DN25 1,3 2,9 3,8 8,4 1,2 2,6 3,7 8,2
DN40 2,3 5,1 6,8 15,0 2,2 4,9 6,7 14,8
DN50 3,6 7,9 9,2 20,3 - - - -
Type V Type S Type F Type A
Female thread acc. to Flange acc. to Pipe Clamp
EN ASME ISO 228 ASME
B1.20
Ø [mm] EN1092-1 ASME
B16.5
DIN11851 ISO 2852
DN15 1/2" G3/8"...G½
"
¼" NPT 15 DN15 ½" SC15 1 17.2 1
DN25 1" G¾"...G1" 1" NPT 28 DN25 1" SC25 1 25 1
DN40 1 1/2" G1½" 1 ½" NPT 42 DN40 1 ½" SC40 1 40 1
DN50 1 2" 1 G2" 1 2" NPT 1 52 1 DN50 1 2" 1 SC50 1 51 1
1 only VA40
