5

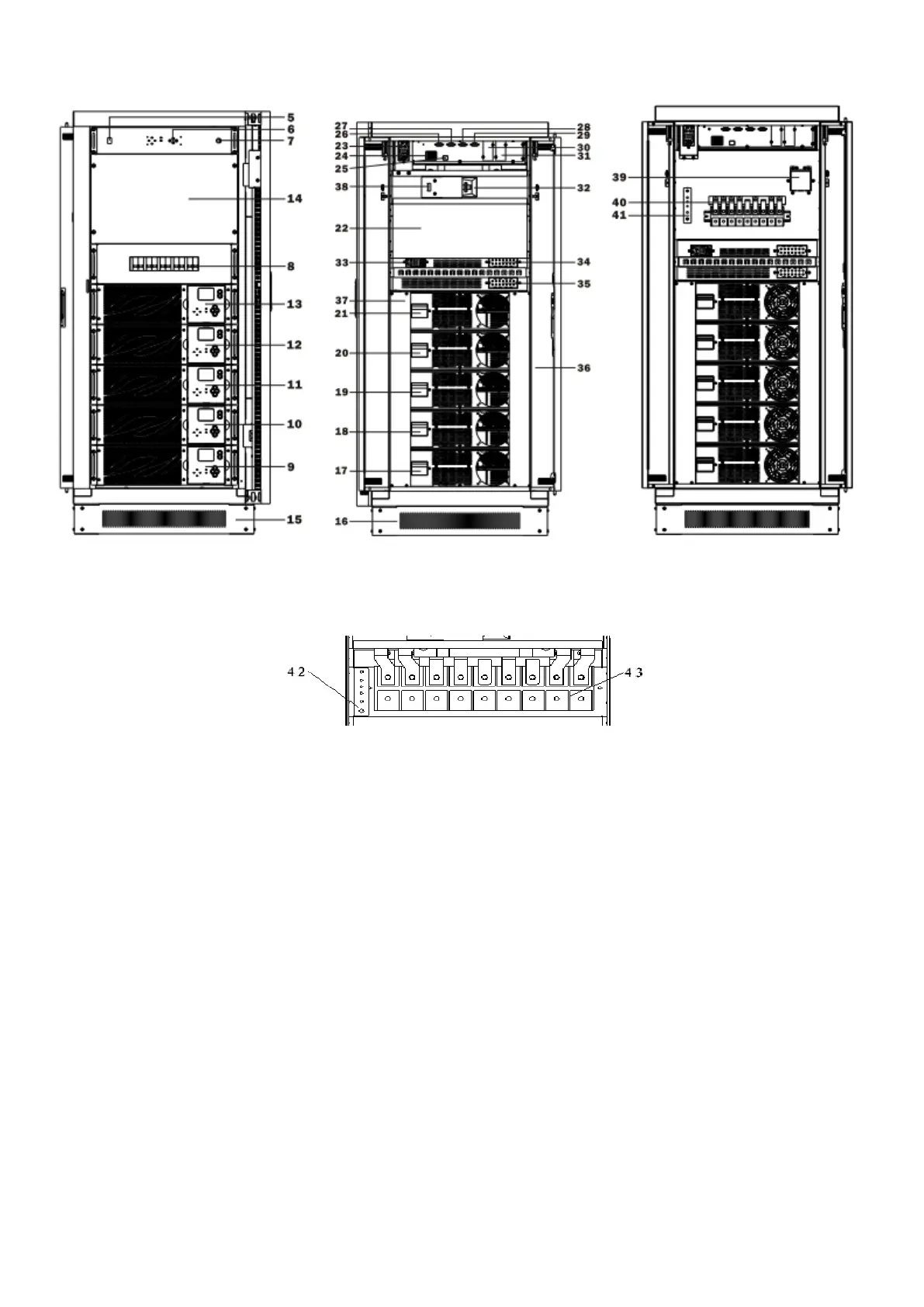

Front View(internal) 50KVA Rear View 30/20KVA Rear View（Without
cover for terminal block）
50KVA Terminal Block of cabinet（without cover for terminal block）
（5）Main Switch of Central Monitor Unit （6）LED display of Central Monitor Unit （7）EPO
switch （8）O/P Switch（9）UPS Module 1 （10）UPS Module 2（11）UPS Module 3（12）UPS
Module4（13）UPS Module 5 （14）Cover for terminal block （15）bottom cover for front door （16）
bottom cover for rear door （17）Main Switch for UPS Module 1 （18） Main Switch for UPS
Module 2 （19）Main Switch for UPS Module 3 （20）Main Switch for UPS Module 4 （21）
Main Switch for UPS Module 5 （22）Cover for terminal block （23）Inter-connecting port for
Modules （24）Dry Contact Port （25）LCD connecting port （26）RS485 port （27）RS485
port （28）RS232 port （29）OPTION port （30）Intelligent Network Port （31）SNMP port（32）
Maintenance Switch （33）distribution module port -1 （34）distribution module port -2 （35）
distribution module port -3 （36）PDU Output （37）PDU input （38）maintenance switch & its
cover（39）maintenance switch & its cover （40）30/20KVA terminal block for Input, output & battery
（41）30/20KVA-GND （42）50KVA-GND （43）50KVA terminal block for input, output & battery
