7

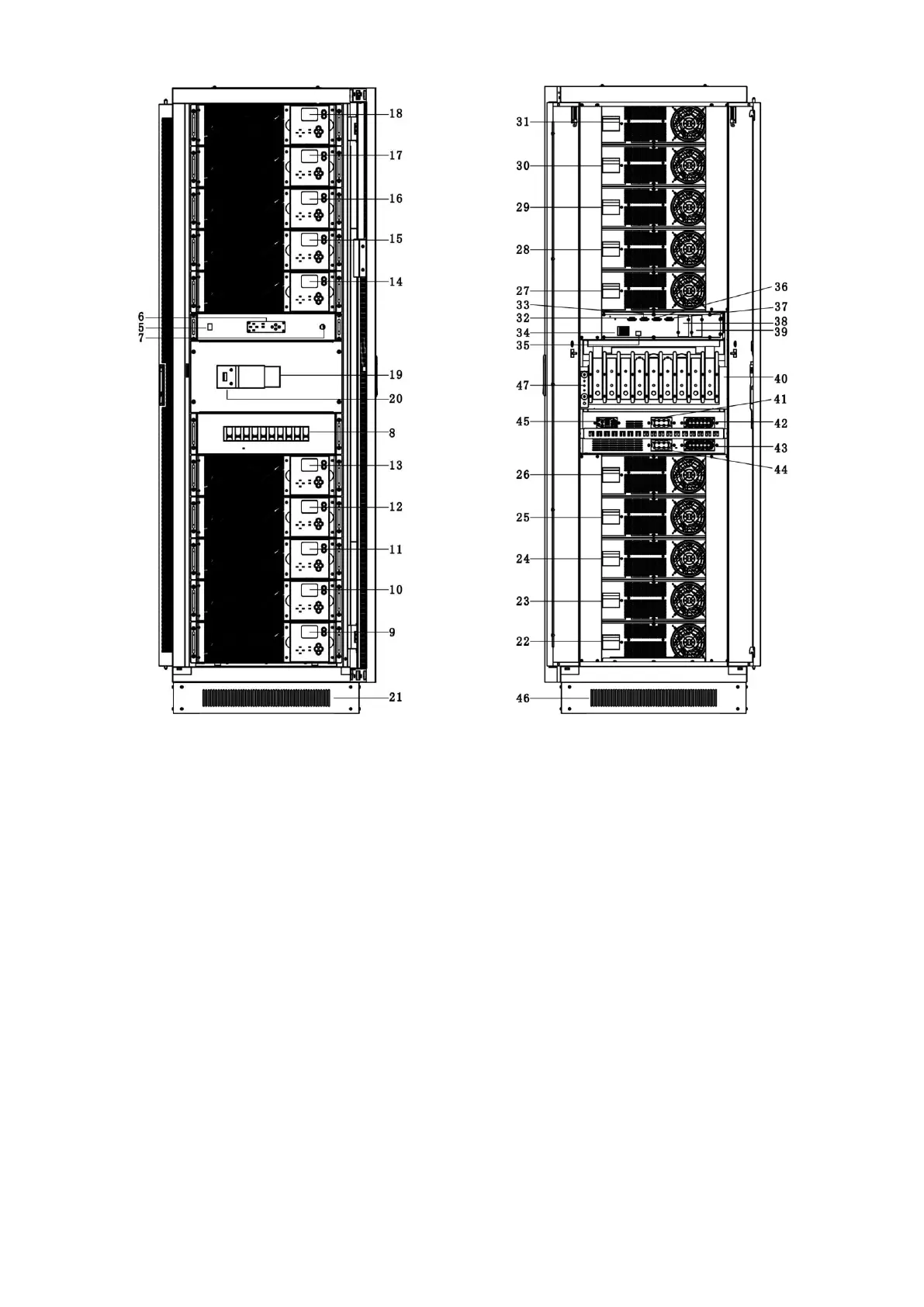

Front View(internal) 100KVA Rear View（Without cover for terminal block）
（5）Main Switch of Central Monitor Unit （6）LED display of Central Monitor Unit （7）EPO
switch （8）O/P Switch（9）UPS Module 1 （10）UPS Module 2（11）UPS Module 3（12）UPS
Module4（13）UPS Module 5 (14) UPS Module 6 （15）UPS Module 7 （16）UPS Module 8 （17）
UPS Module 9 (18) UPS Module 10 （19）Maintenance Switch （20）maintenance switch & its
cover （21）bottom cover for front door （22）Main Switch for UPS Module 1 （23）Main Switch
for UPS Module 2 （24）Main Switch for UPS Module 3 （25）Main Switch for UPS Module 4 （26）
Main Switch for UPS Module 5 （27）Main Switch for UPS Module 6 （28）Main Switch for UPS
Module 7 （29）Main Switch for UPS Module 8 （30）Main Switch for UPS Module 9 （31）Main
Switch for UPS Module 10 （32）RS485 port （33）RS485 port （34）Dry Contact Port （35）
LCD connecting port （36）RS232 port （37）OPTION port （38）Intelligent Network Port （39）
SNMP port （40）terminal block for Input, output & battery （41）distribution module port -1 (42)
distribution module port -2 (43) distribution module port -3 (44) distribution module port -4 (45)
distribution module port -5 (46) bottom cover for rear door (47) GND
