Se forem utilizados, para a ligação à rede, tubos metálicos exíveis, interponha um bocal duplo fêmea apro-
priado conforme a Norma ISO 7-1 (estanque na rosca) G 1/8" e macho segundo a Norma ISO 228-1 (não
estanque na rosca) G 1/2", em cuja sede será colocada uma junta de vedação.
Feita a ligação, abra a alimentação do gás à montante do aparelho e com uma solução de sabão (nunca uma
chama), verique se a ligação está perfeitamente estanque.
7.2 Descarga dos produtos da combustão
O aparelho, relativamente à descarga dos produtos da combustão, é de Tipo A1; ou seja, obtém o ar com-
burente necessário à combustão do ambiente e descarrega os fumos no mesmo.
Preste muita atenção ao volume do ambiente no qual se pretende instalar o aparelho, pois deve ser pelo
menos igual a 12 m
3
.
Se o volume for inferior, vai ser necessário posicionar o aparelho directamente sob uma chaminé de aspi-
ração e realizar também uma tomada de ventilação para a adução de ar comburente cuja secção da abertura
útil não deve ser inferior a 100 cm
2
.

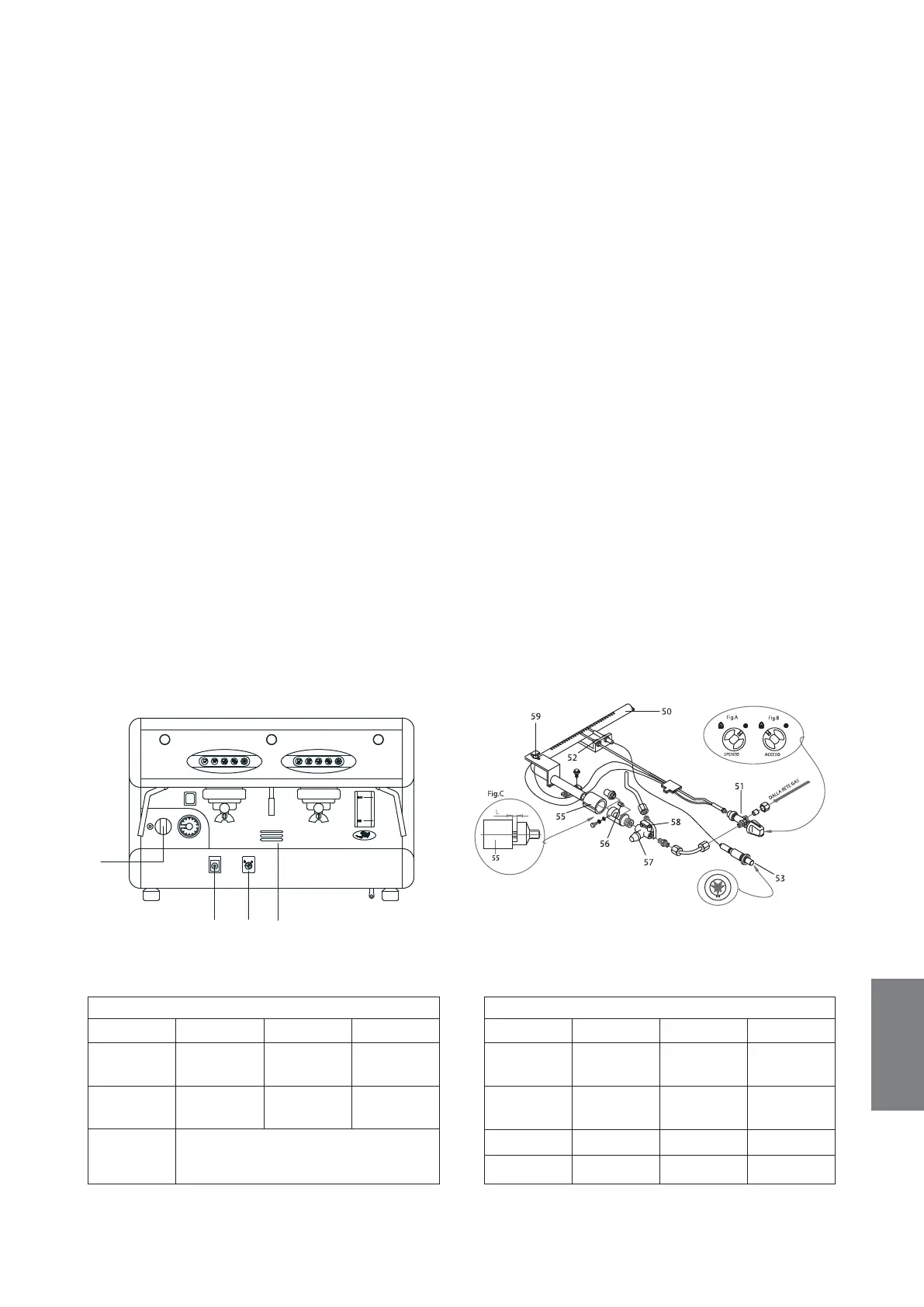

7.3 Como acender
Carregue e gire o botão da válvula de gás (51) no sentido anti-horário até ao símbolo da chama, conforme
ilustra a g. B; mantendo pressionado o botão, accione a tecla de acender identicada com o símbolo da
estrela (53) pressionando-a várias vezes até acender o queimador (acendimento piezoeléctrico).
Quando o queimador se acender, o que se pode averiguar através da respectiva abertura (54), mantenha
pressionado o botão da válvula de gás por 5-10 segundos.Após este período, se a chama não permanecer
acesa, repita a operação acima descrita.
7.4 Modicação da regulação
O aparelho está predisposto para funcionar com o gás indicado na respectiva plaqueta de características
aposta no aparelho.As indicações relativas à regulação do ar, injector, débito caloríco nominal e reduzido,
encontram-se nas Tabelas 1 e 2.
A correspondência de tais dados com cada um dos modelos pode ser observada por meio do penúltimo ca-
racter da sigla do próprio modelo.Por exemplo, a sigla do modelo presente na placa de características parte
gás 85-E-3-G traz, no penúltimo caracter, o número 3.
Tabela 1 - Regulação do ar primário (Fig. C)
Gás 2 Grupos 3 Grupos 4 Grupos
GPL L = 8 mm L = 10 mm L = 12 mm
(G30/G31)
Metano L = 4 mm L = 4 mm L = 4 mm
(G20)
Qn = débito calorífico nominal
Qnr = débito calorífico nominal reduzidoreduzido
Tabela 2 - Diâmetro dos bicos em 100/mm
Gás 2 Grupos 3 Grupos 4 Grupos
GPL 40 55 65
(G30/G31)
Metano 60X 81X 90X
(G20)
Qn (kW) 0,75 1,45 1,9
Qnr (kW) N.A. 1,0 1,3
1° GRUPPO
1
53 51 54
21
0
2° GRUPPO
