67
DEUTSCH
Wird sie an eine biegsame Metallrohrleitung angeschlossen, einen geeigneten Nippel mit Innengewinde
gemäß ISO-Norm 7-1 (Dichtung am Gewinde) G 1/8” und Außengewinde gemäß ISO-Norm 228-1 (keine
Dichtung am Gewinde) G 1/2” einsetzen, wobei am Sitz eine geeignete Dichtung zu montieren ist.
Nach erfolgtem Anschluss die Gaszufuhr vor dem Gerät öffnen und mit einer Seifenlösung (keinesfalls mit
offenem Feuer) die perfekte Dichtung der Verbindung überprüfen.
7.2 Ablass der Verbrennungsprodukte
Was den Ablass der Verbrennungsprodukte betrifft, gehört das Gerät zum Typ A1; das heißt, die erforderliche
Verbrennungsluft wird aus dem Raum entnommen und die Abgase ebenfalls in den Raum abgelassen.
Es ist daher unbedingt auf die Größe des Raums zu achten, in dem das Gerät aufgestellt werden soll: er muss
ein Volumen von mindestens 12 m
3
aufweisen.Bei einem kleineren Raumvolumen ist das Gerät direkt unter
einer Absaughaube anzuordnen und zusätzlich eine Ansaugöffnung für die Zufuhr von Verbrennungsluft mit
einem freien Querschnitt von mindestens 100 cm
2
einzurichten.
7.3 Zündung

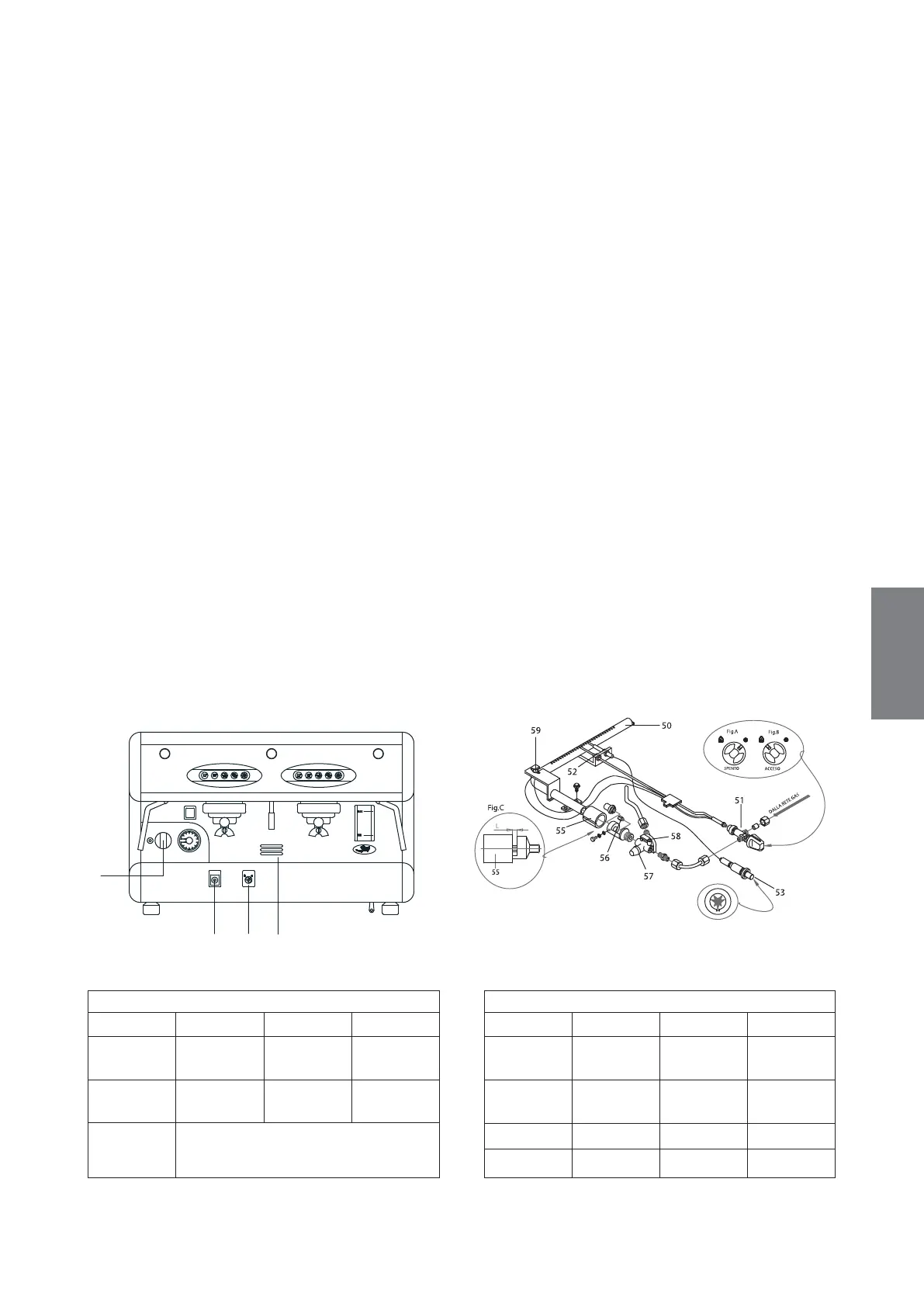

Knopfgriff des Gashahns (51) drücken und gegen den Uhrzeigersinn bis zum Flammensymbol drehen, wie
in Abb. B gezeigt ist; Knopf gedrückt halten und gleichzeitig die Zündungstaste betätigen, die durch ein
Sternsymbol (53) gekennzeichnet ist; diese Taste mehrmals drücken, bis die Zündung des Brenners erfolgt
(piezoelektrische Zündung).
Nach erfolgter Zündung, die über die eigene Öffnung (54) kontrollierbar ist, den Knopf des Gashahns noch
5-10 sec. gedrückt halten.
Sollte nach Ablauf dieser Zeit die Flamme nicht bestehen bleiben, den beschriebenen Vorgang wiederholen.
7.4 Einstellung ändern
Das Gerät ist für den Betrieb mit dem Gas vorgerüstet, das am entsprechenden Schild der Einstelldaten am
Gerät angegeben ist.
Die Angaben über die Einstellung der Luft, Einspritzdüsen, nominale und reduzierte Wärmeleistung sind den
Tabellen 1 und 2 zu entnehmen. Die für jedes Modell zutreffenden Daten gehen aus dem vorletzten Zeichen
des Modell-Code hervor.
Zum Beispiel, der am Datenschild des Gasteils ablesbare Modell-Code 85-E-3-G gibt als vorletztes Zeichen
die Zahl 3 an.
1° GRUPPO
1
53 51 54
21
0
2° GRUPPO
Tabelle 1 - Einstellung Primärluft (Abb. C)
Gas 2 Gruppen 3 Gruppen 4 Gruppen
Flüssiggas L = 8 mm L = 10 mm L = 12 mm
(G30/G31)
Methan L = 4 mm L = 4 mm L = 4 mm
(G20)
Qn = Nennwärmeleistung
Qnr = Reduzierte ennwärmeleistung
Tabelle 2 - Düsendurchmesser in 100/mm
Gas 2 Gruppen 3 Gruppen 4 Gruppen
Flüssiggas 40 55 65
(G30/G31)
Methan 60X 81X 90X
(G20)
Qn (kW) 0,75 1,45 1,9
Qnr (kW) N.A. 1,0 1,3
