Lamello Top 21 - Impiego; Toepassing

1 2
43
5
1
2
9
4
5
3
7
8
6
25

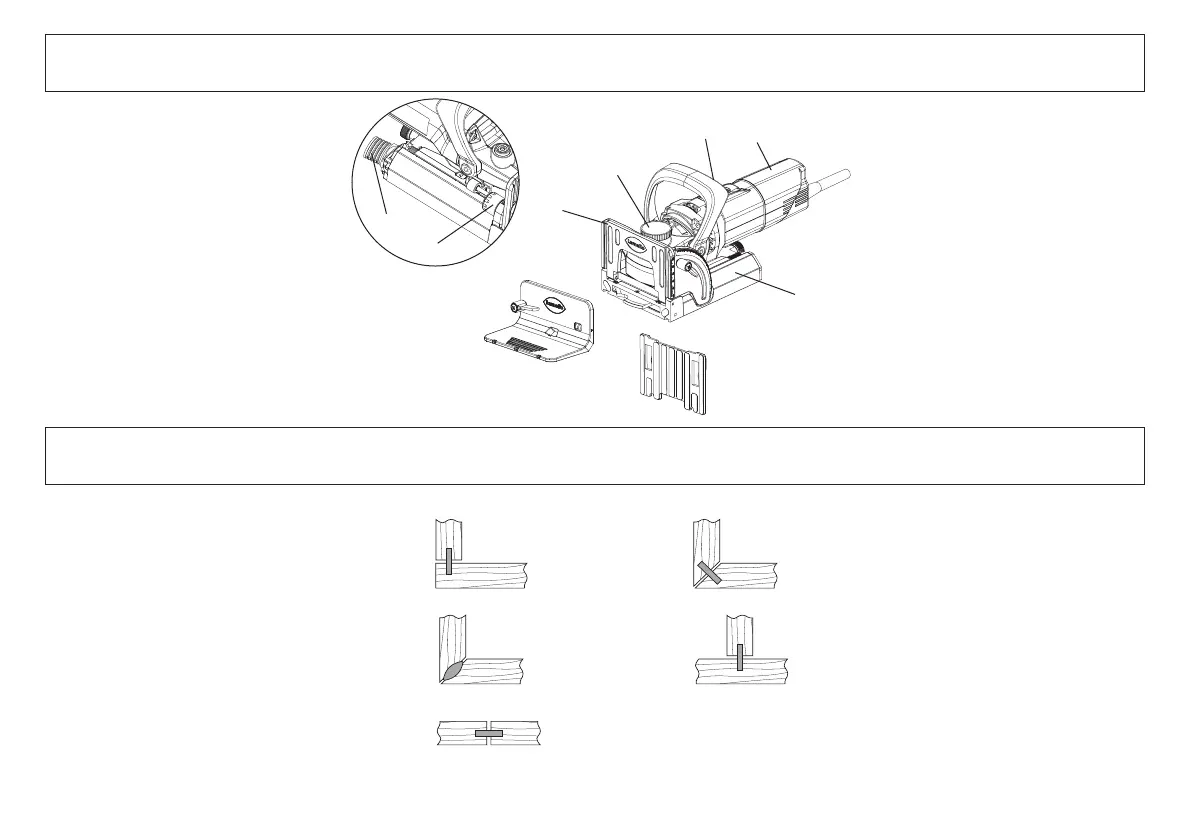

Componenti della macchina
elementi di comando
Onderdelen van de machine
voor de bediening
1 Piastra di base
2 Ribaltino
3 Battuta angolare
4 Motore
5 Interruttore del motore
6 Regolatore di profondità standard
7 Piastra inseribile
8 Adattatore di aspirazione
9 Rotella di regolazione dell'altezza
+/- 2 mm (solo Top 21)
Tipi di giunzione
1 Giunzione ad angolo
2 Giunzione a 45°
3 Giunzione per cornici
4 Giunzione per pareti divisorie
5 Giunzioni di testa longitudinali e
trasversali
Il sistema Lamello è adatto per giunzioni in
legno massiccio, compensato, pannelli tru-
FLRODULHGLÀEUDSOH[LJODVHPDUPRDUWLÀFLDOH
a partire da uno spessore di 8 mm.
1 Bodemplaat
2 Zwenkaanslag
3 Haakse aanslag
4 Motor
5 Motorschakelaar
6 Standaard diepteregelaar
7 Opspanplaat
8 Adapter voor de afzuiging
9 Draaiknop voor hoogteverstelling
(+/- 2 mm) (alleen Top 21)
Soorten verbindingen
1 hoekverbinding
2 verstekverbinding
3 kozijnverbinding
4 tussenwandverbinding
5 stompe verbinding
Het Lamello-systeem is geschikt voor verbin-
dingen in massief hout, triplex, spaanplaten,
vezelplaten, plexiglas, kunstmarmer enz.
vanaf een dikte van 8 mm.
ToepassingImpiego
