Lamello Top 21 - Sostituzione Della Fresa; Verwisselen Van de Frezen

8.
1.
2.
3.
4.
5.
6.
7.
9.
4mm
10.
33
8VDUHVROWDQWRXWHQVLOLDIÀODWLSHUIHWWDPHQWH
Usare soltanto frese per avanzamento ma-
nuale!

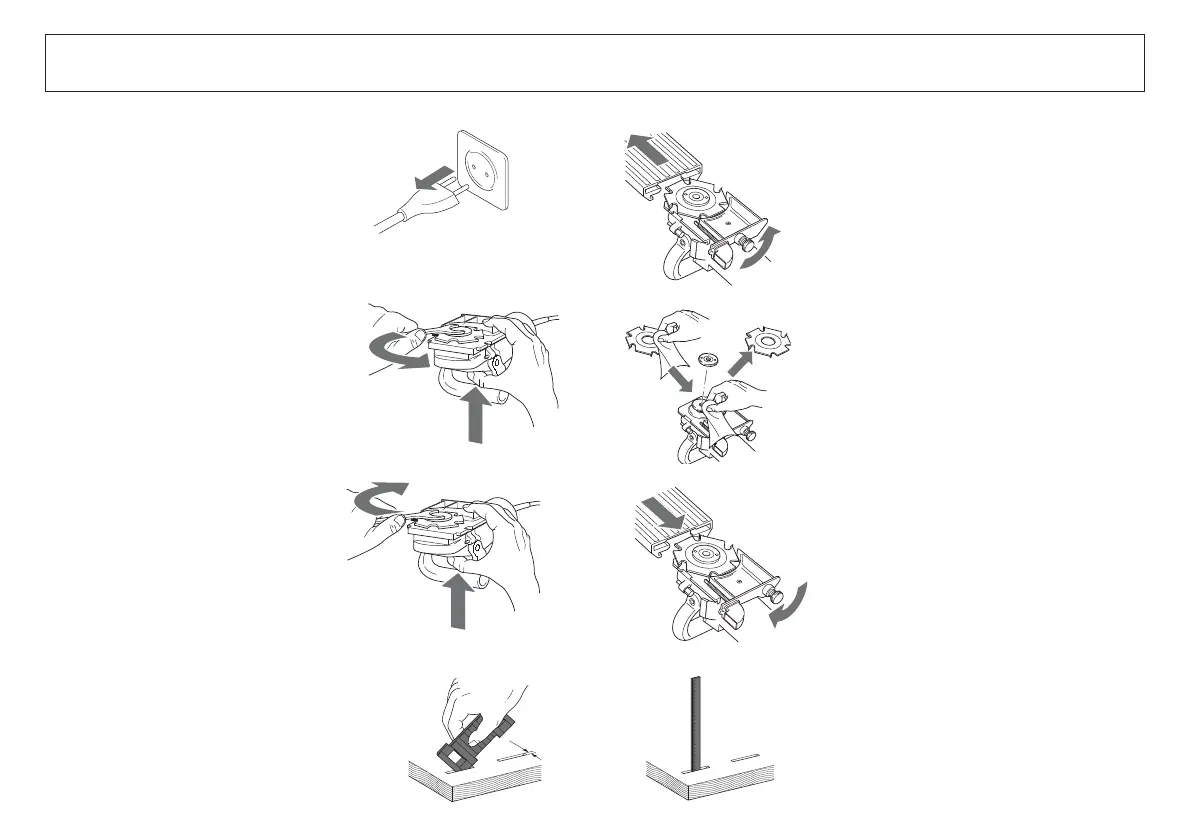

1. Staccare la spina.
2. Allentare la vite di bloccaggio della
piastra di base.
3. Estrarre la piastra di base.
4. Premere il pulsante per bloccare il
mandrino, simultaneamente allentare il
GDGRDÁDQJLDFRQODFKLDYHLQ
dotazione.
5. Montare una nuova fresa, aver cura che
il senso di rotazione sia corretto e che le
VXSHUÀFLGLDSSRJJLRVLDQRSXOLWH
 6HUUDUHLOGDGRDÁDQJLDFRQODFKLDYHLQ
dotazione.
7. Reinserire la piastra di base e
8. avvitare saldamente la vite di
bloccaggio.
9. Controllare la larghezza della
scanalatura (con piastra inseribile 4 mm).
10. Controllare la profondità fresata, se
necessario regolare. Vedi pagina
seguente.
Gebruik uitsluitend perfect geslepen ge-
reedschap!
Gebruik alleen frezen geschikt voor handge-
leiding!
1. Trek de stekker uit het stopcontact.
2. Maak de centrale sluiting los.
3. Schuif de bodemplaat iets terug.
4. Druk op de vastzetknop van de spil en
maak gelijktijdig met de speciale
IUHHVVOHXWHOGHÁHQVPRHUORV
5. Plaats een nieuw freeswerktuig. Let op
de draairichting. Zorg ervoor dat de
draagvlakken schoon zijn.
 'UDDLGHÁHQVPRHUPHWGHIUHHVVOHXWHO
vast.
7. Schuif de bodemplaat weer terug en
8. draai de centrale sluiting tot aan de
aanslag vast.
9. Controleer groefbreedte (met insteekba-
re plaat 4 mm).
10. Freesdiepte controleren en zonodig
nieuw instellen. Zie volgende bladzijde.
Verwisselen van de frezenSostituzione della fresa
