Lamello Top 21 - Anwendung; Application

1 2
43
5
1
2
9
4
5
3
7
8
6
9
Maschinenteile
Bedienungselemente
Pièces de la machine
Eléments de commande

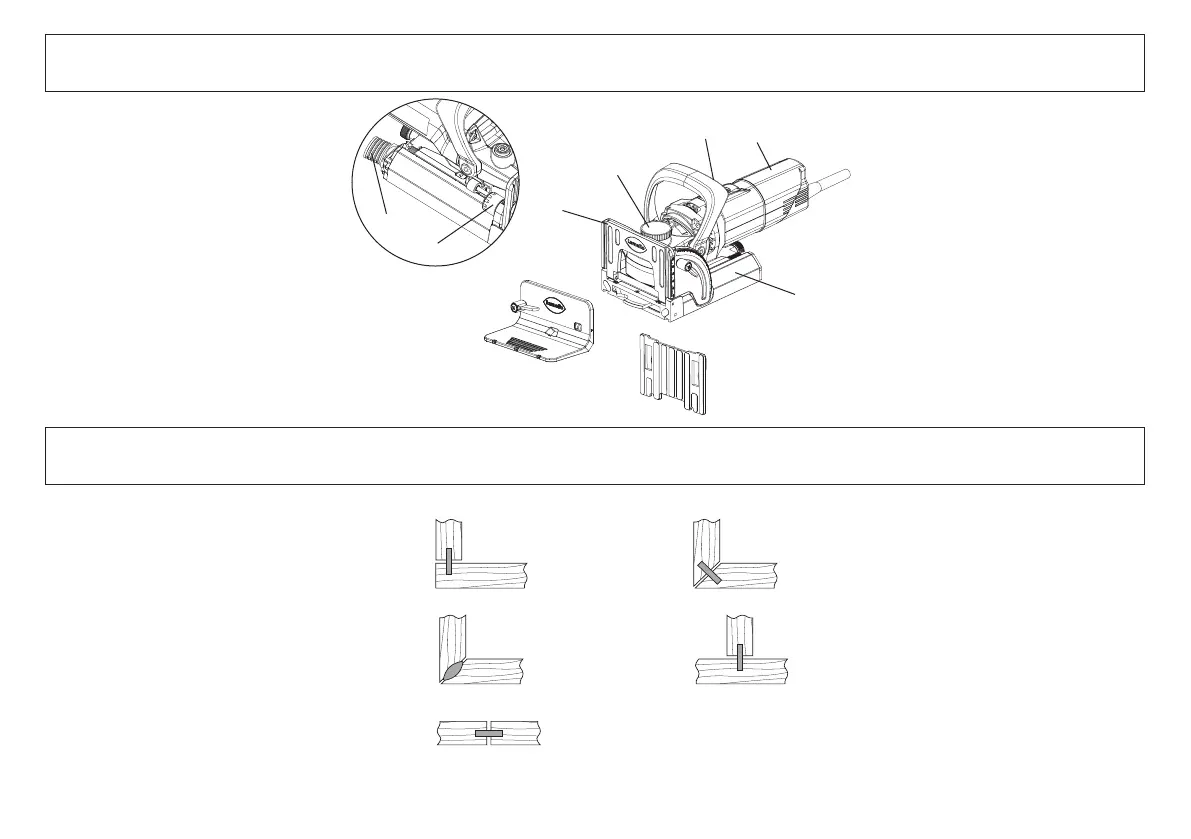

1 Grundplatte
2 Schwenkanschlag
3 Anschlagwinkel
4 Motor
5 Motorenschalter
6 Standard-Tiefensteller
7 Aufsteckplatte
8 Absaugadapter
9 Höhenverstellrad +/- 2 mm (nur Top 21)
Verbindungsarten
1 Eckverbindung
2 Gehrungsverbindung
3 Rahmenverbindung
4 Mittelwandverbindung
5 Längs- und Querverbindung
Das Lamello-System eignet sich für Verbin-
dungen in Massivholz, Sperrholz, Spanplatten,
Faserplatten, Plexiglas und Kunstmarmor
usw. ab 8 mm Materialstärke.
1 Plaque de base
2 Butée pivotante
  eTXHUUHG·DSSXL
4 Moteur
5 Interrupteur moteur
6 Régleur de profondeur standard
7 Plaque auxiliaire
  $GDSWDWHXUG·DVSLUDWLRQ
9 Molette de réglage en hauteur +/- 2 mm
(Top 21 uniquement)
7\SHVG·DVVHPEODJHV
  $VVHPEODJHjO·pTXHUUH
2 Assemblage en onglet
3 Assemblage de cadres
4 Assemblage de cloison de séparation
5 Assemblage bout à bout
Le système Lamello convient aux assemb-
lages dans le bois massif, le contreplaqué,
les panneaux de particules, les panneaux de
ÀEUHVOHSOH[LJODVHWOHPDUEUHDUWLÀFLHOHWF
jSDUWLUG·XQHpSDLVVHXUGHPDWpULDXGHPP
ApplicationAnwendung
