Lamello Top 21 - Page 10

Lamello
Lamello
>25 m
m
20
10
0
8-12 mm
12-15 mm
>15 mm
0 10 20 S D max
10 - 15 cm
4" - 6"
4 - 6 cm
2"
Nr. 0
Nr. 10
Nr. 20
Simplex
Clamex S-18
S6
10
Anwendung
Application
Generelles Vorgehen
Im folgenden ist das generelle Vorgehen für
die Anwendung des Lamello-Systems be-
schrieben.

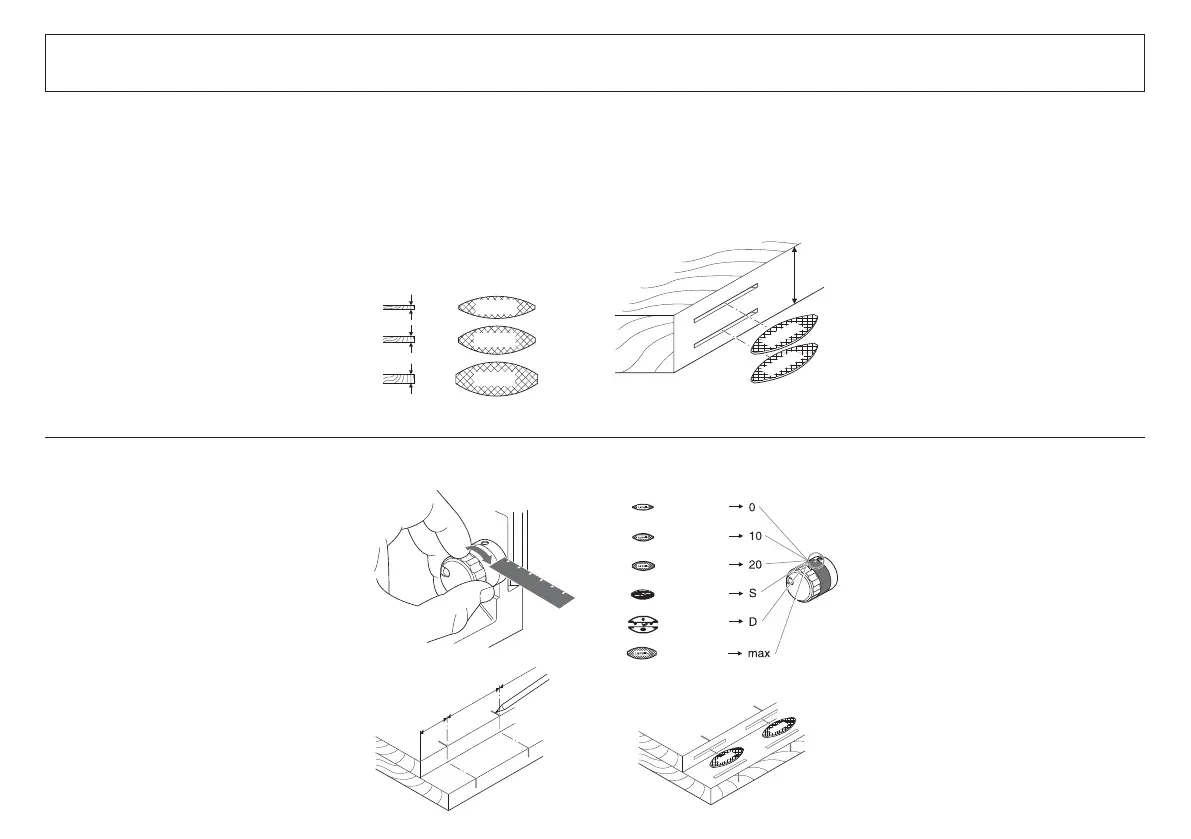

– Lamelle auswählen
Für eine solide Verbindung immer die
grösstmöglichen Lamellen verwenden. Bei
Materialdicken über 25 mm auch 2 Lamel-
len übereinander.
Grösse Abmessungen
0 47 × 15 × 4 mm
10 53 × 19 × 4 mm
20 56 × 23 × 4 mm
– Frästiefe einstellen
Entsprechend der gewählten Lamelle
Frästiefe einstellen.
– Nutabstände anreissen
(Regel: alle 10 – 15 cm)
Schmale Werkstücke (max. 2 Lamellen ne-
beneinander) brauchen nicht angerissen zu
werden. Fräsen Sie direkt nach Markierung
auf der Grundplatte.
Méthode générale
Nous décrivons dans ce qui suit la méthode
JpQpUDOHG·DSSOLFDWLRQGXV\VWqPH/DPHOOR
– Choix des lamelles
Pour un assemblage solide, toujours choisir
les plus grandes lamelles possibles. Pour
les épaisseurs de matériau supérieures à
25 mm, il est recommandé de superposer
2 lamelles.
Grandeur Dimensions
0 47 × 15 × 4 mm
10 53 × 19 × 4 mm
20 56 × 23 × 4 mm
– Réglage de la profondeur de fraisage
Régler la profondeur de fraisage en
fonction de la lamelle utilisée.
– 7UDFHUO·HPSODFHPHQWGHVUDLQXUHV
(Règle : tous les 10 – 15 cm)
 /HVSLqFHVpWURLWHVPD[ODPHOOHVO·XQH
jF{WpGHO·DXWUHQ·RQWSDVEHVRLQG·rWUH
tracées. Fraisez-les directement selon les
repères de la plaque de base.
