Lamello Top 21 - Page 11

3.
4.
2.
1.
1. a 1. c1. b
2. a 2. c2. b
2 mm
11
Anwendung
Application

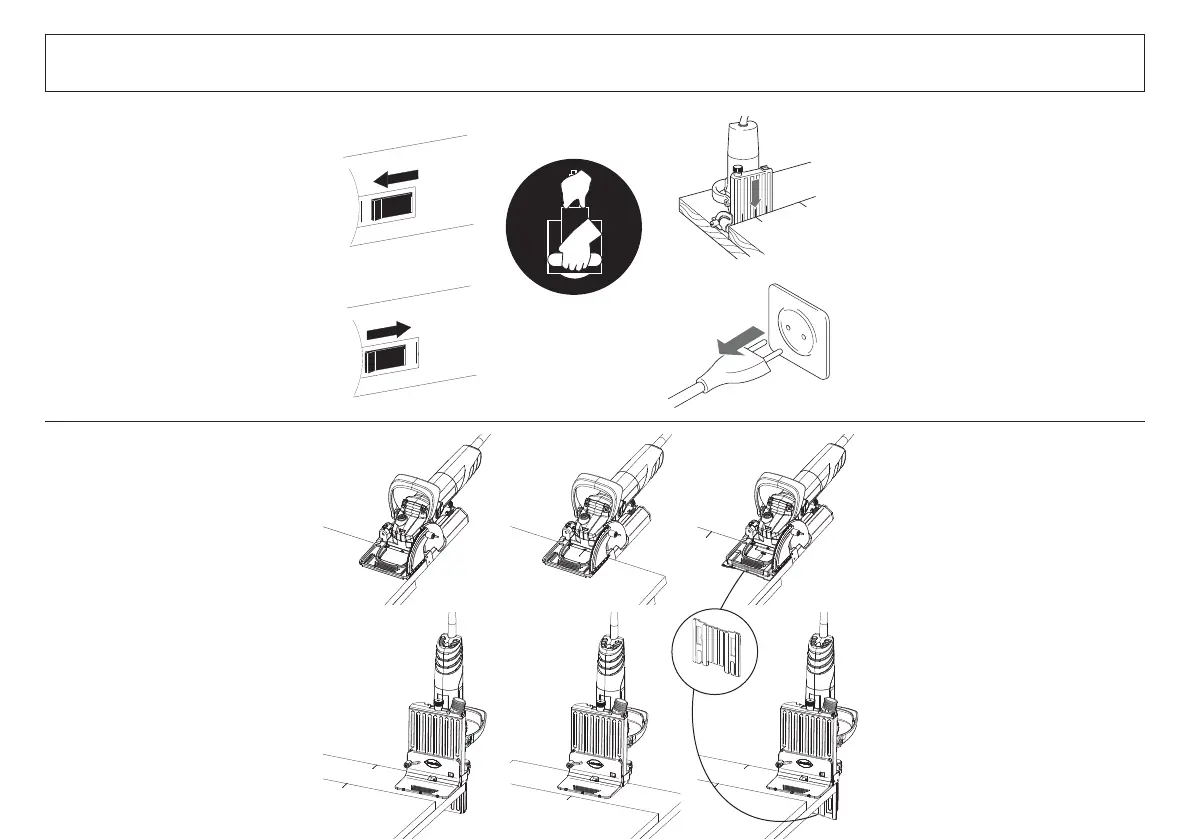

1. Mettre la machine en route.
2. Tenir la machine à deux mains.
Enfoncer lentement et uniformément
MXVTX·jODEXWpH/DIUDLVHUHQWUH
automatiquement dans le corps de la
machine lorsque la pression se relâche.
3. Éteindre la machine.
4. Une fois le travail terminé, débrancher la
machine.
)UDLVDJHGHUDLQXUHVDVVHPEODJHG·DQJOH
1. Positionner la machine sur la plaque.
 D3DUO·DUrWHH[WpULHXUHDIÁHXUDQWjOD
plaque de base
b. Par le marquage central de la plaque
de base
c. Épaisseur de matériau de 16 mm
 /RUVGHO·XWLOLVDWLRQYHUWLFDOHGHOD
PDFKLQHO·pTXHUUHGHEXWpHSHXWrWUH
À[pHjODSODTXHGHEDVHSRXUDJUDQGLU
ODVXUIDFHG·DSSXL
 D3DUO·DUrWHH[WpULHXUHDIÁHXUDQWjOD
plaque de base
b. Par le marquage central de la plaque
de base
c. Épaisseur de matériau de 16 mm
1. Maschine einschalten.
2. Maschine mit beiden Händen führen.
Langsam und gleichmässig eintauchen
bis zum Anschlag. Der Fräser zieht sich
beim Nachlassen des Druckes
automatisch wieder in das Gehäuse
zurück.
3. Maschine ausschalten.
4. Nach beendeter Arbeit Netzstecker
ziehen.
1XWHQIUlVHQ(FNYHUELQGXQJ
1. Maschine auf Platte positionieren
a. an der Aussenkante bündig
mit Grundplatte
b. mit der Mittelmarkierung der
Grundplatte
c. Materialstärke 16 mm
2. Bei senkrechter Anwendung der
Maschine kann der Anschlagwinkel auf
die Grundplatte montiert werden, um
HLQHJU|VVHUH$XÁDJHÁlFKH]XHUKDOWHQ
a. an der Aussenkante bündig
mit Grundplatte
b. mit der Mittelmarkierung der
Grundplatte
c. Materialstärke 16 mm
