Lamello Top 21 - Page 29

29
10 mm
10 mm
11.5 mm
8.5 mm
max. 2 mm
max. 2 mm
2
1
.
5
1
0
.
5
0
0
.
5
1
1
.
5
2
1
.
5
1
0
.
5
0
0
.
5
1
1
.
5
ALLEEN Top 21
- Instellen freeshoogte
Mogelijkheden: Wijzigingen:
1. Step Memory Systeem 0.1 mm/trap
2. Haakse aanslag 1.0 mm
3. Opsteekplaatje 4.0 mm
4. Combinatie naar wens
De positie van de freesgroef in de hoogte
regelen is vooral van toepassing bij verstek-
verbindingen of bij de verbinding met ver-
schillende materiaaldikte, zoals bv. om de
freesgroef op het midden van het werkstuk
in te stellen (materiaaldikte).
Elke positie is steeds opnieuw,
perfect juist, herinstelbaar.

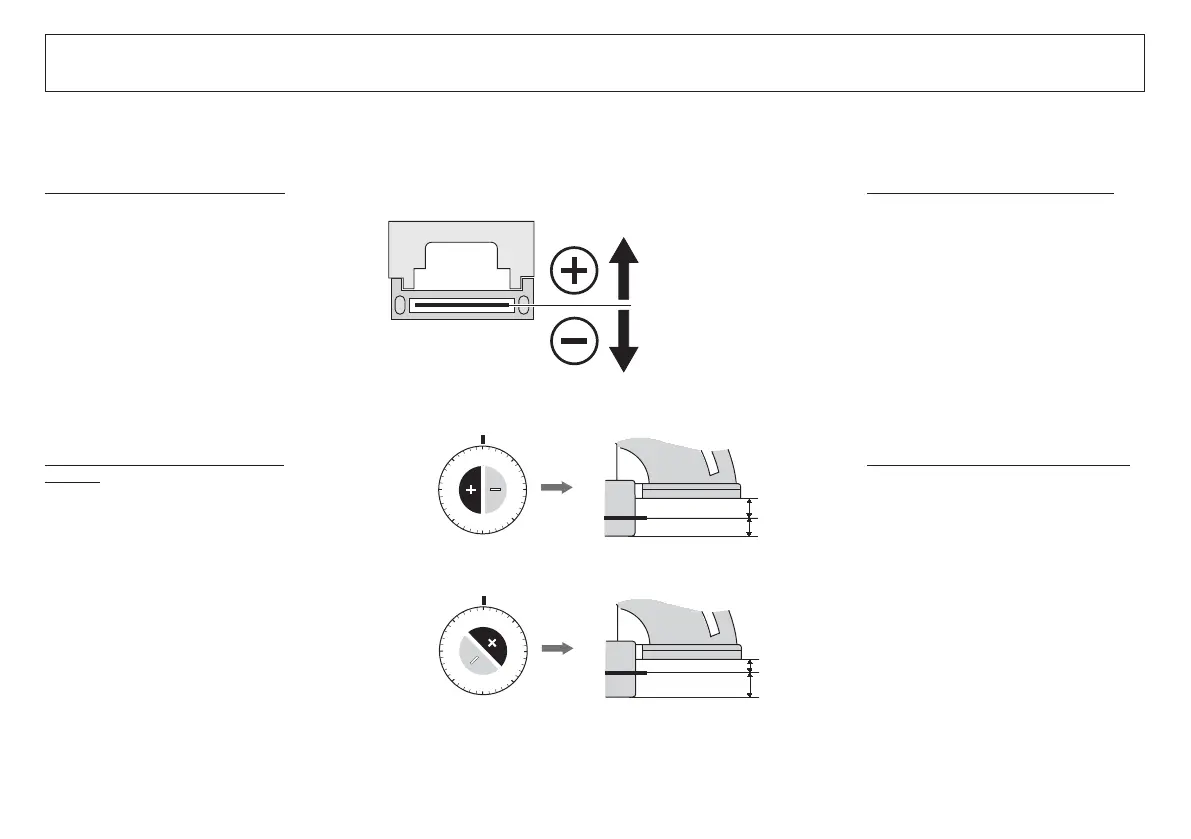

Werken met het «Step Memory Systeem»
U past naar uw wens elke verticale positie
van de frees aan, met de regelknop boven op
de machine (max. +/- 2 mm). Eén streepje
is 0.1 mm.
SOLO Top 21
 5HJROD]LRQHGHOO·DOWH]]DGLIUHVDWXUD
Opzioni: Variazione:
1. Step Memory System 0.1 mm/scatto
2. Battuta angolare 1.0 mm
3. Piastra inseribile 4.0 mm
4. Combinazione a piacere
La regolazione della posizione verticale della
scanalatura è importante soprattutto in caso
di lavori con spessori di materiali diversi e
nel caso di smussi, ad esempio per fresare
nel mezzo del pezzo (spessore del pezzo)
da lavorare.
Tutte le regolazioni effettuate sono
riproducibili con precisione.
Lavorazione mediante «Step Memory
System»
Operare i cambiamenti desiderati per la
posizione verticale della fresa sulla ruota
di regolazione (max. +/- 2 mm). Uno scatto
corrisponde a 0.1 mm.
