SOLO Top 21
- Regular la altura de fresado
Posibilidades: 0RGLÀFDFLRQHV:
1. Step Memory System Trama de 0.1 mm
2. Escuadra de tope 1.0 mm
3. Placa auxiliar 4.0 mm
4. Combinación Discrecional
La regulación de la posición vertical de la
ranura es sobre todo importante en trabajos
con diferentes espesores o en el sesgo; p. ej.
para realizar el fresado en la mitad de la pieza
a trabajar (espesor de la pieza a trabajar).
Todos los ajustes realizados son
reproducibles con precisión.
Trabajar con «Step Memory System»
5HDOL]DUODPRGLÀFDFLyQGHODSRVLFLyQGH
fresado deseada con la rueda de ajuste (máx.
+/- 2 mm). Una reticulación corresponde a
0.1 mm.
ONLY Top 21
- Setting the cutting height
Possibilities: Change:
1. Step Memory System 0.1 mm/grid
2. Stop square 1.0 mm
3. Thickness plate 4.0 mm
4. Combination optional

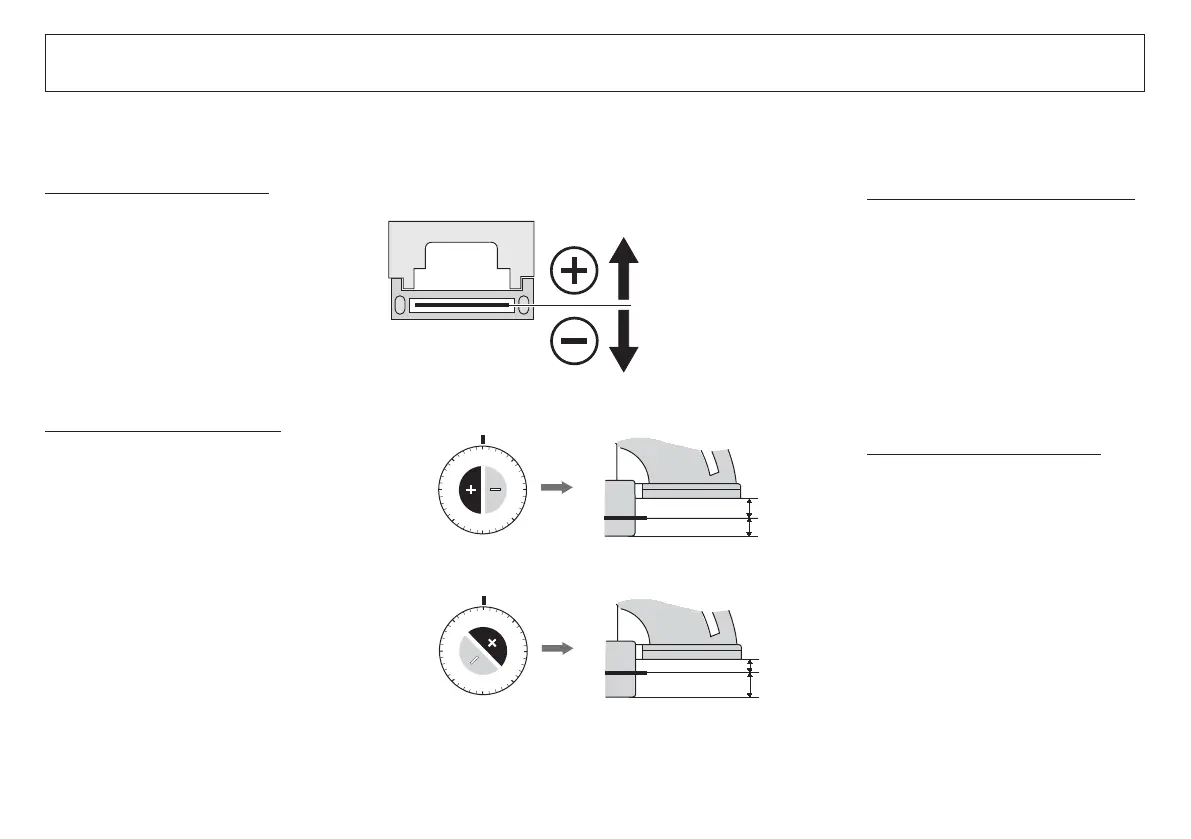

The setting of the vertical position of the groove
is important above all for mitre joining or
combined with varying material thicknesses;
e.g. in order to cut into the middle of the work-
piece (workpiece thickness).
Each setting is exactly reproducible.
Working with «Step Memory System»
Adjust cutter for desired vertical position at
setting wheel (max. +/- 2 mm). One step is
equal to 0.1 mm.
