Lapierre DH 2019 - Trap Door Technology

18 - SPECIÁLIS MODELLEK
BEÁLLÍTÁSOK
1- ábra
2- ábra
1. anya
rögzítőcsavar 2
BEÁLLÍTÁSOK 10.2BEÁLLÍTÁSOK 10.1

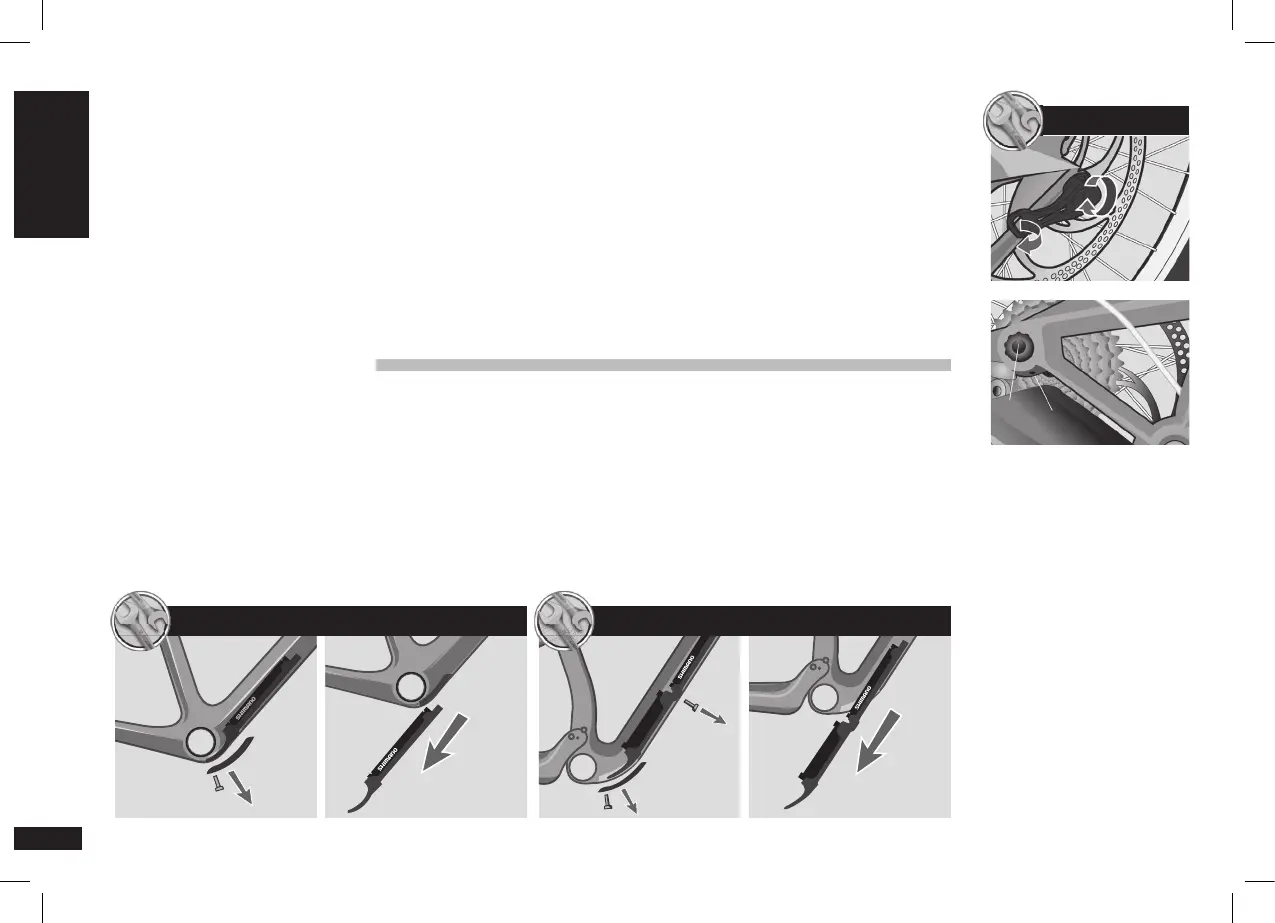

9.2 - AZ ÁTMENŐ TENGELY MEGHÚZÁSA HÁTSÓ 12 X 142MM ÉS 12 X 148MM(TÖBBI MODELL)
Követendő lépések:
1 - Helyezze a hátsó agyat az erre a célra szolgáló nyúlványokra, a hátsó kar tartóin.
2 - Helyezze be a 12QR - tengelyt a tartóba, a kerékpár bal oldalán, és csúsztassa be teljesen
az agyon keresztül a kerékpár másik tartóján lévő tengely anyához.
3 - Csavarja be a 12QR tengelyt az anyába 5-6 teljes fordulattal és zárja be a kart. Amikor a kart becsukjuk,
úgy kell elhelyezkednie, mint az alapokkal párhuzamos 1. ábrán. Ha nem ez a helyzet, állítsa be annak
helyzetét a jobb tartón lévő 1. anyával.
4 - A kar helyzetének beállítása: 2 mm-es BTR kulccsal lazítsa meg az anya a jobb oldali tartó alatt található
rögzítőcsavarját (lásd 2. ábra) segítségével. Az anya helyzetét kézzel állítsa be, amíg a 12QR tengely karját
normál helyzetbe nem tudja helyezni (lásd 1. ábra). Húzza meg a rögzítőcsavart, hogy az anyát a megfelelő
helyzetben tartsa.
10 - TRAP DOOR TECHNOLOGY
10.1 – Sensium, Xelius SL, Aerostorm modellek
A Di2 akkumulátort egy tartóba helyezzük a diagonális csőben, az alsó konzolhoz közel, hogy karbantar-
táskor az akkumulátorhoz könnyen hozzáférhessenek (lásd az alábbi ábrát) és hogy a súlypont lejjebb
legyen.
10.2 - XR MODELLEK
Ez a modell Trap Door technológiával van felszerelve, ez az elhelyezkedés az átlós cső alatt lehetővé teszi
a Di2 csoport akkumulátorának behelyezését, és ha kívánja, az e: i Shock Auto készülékét (könnyű hozzáfé-
rés). Ehhez a következőket kell tennie.
MAGYAR
III - SPECIÁLIS MODELLEK
