Lapierre DH 2019 - Technológia Trap Door

18 - ŠPECIFICKÉ MODELY
NASTAVENIA

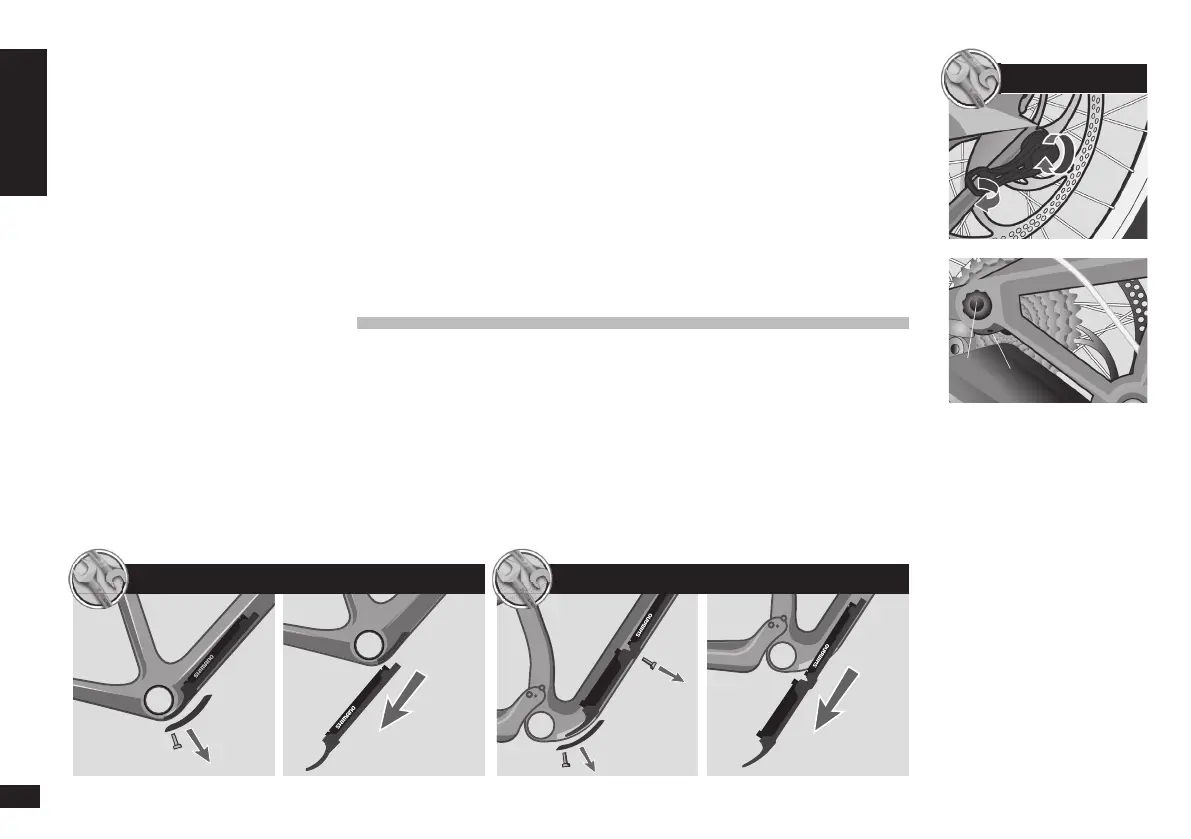

Obr. 1
Obr. 2
matica 1
poistná skrutka 2
NASTAVENIA 10.2NASTAVENIA 10.1
9.2 - UTIAHNUTIE ZADNEJ TRANSVERZÁLNEJ OSI 12 X 142 MM A 12 X 148 MM (INÉ MODELY)
Postup:
1 - Zadný náboj vložte do osadení určených na tento účel na úponoch zadného ramena.
2 - Os 12QR vložte do úponu na ľavej strane bicykla a presuňte ju cez
náboj až k matici osi na druhom úpone bicykla.
3 - Os 12QR zaskrutkujte do matice pomocou 5 až 6 celých otáčok a zatvorte páčku. Keď je páčka zatvorená,
musí sa nachádzať v polohe ako na obr. 1, paralelne so spodnými časťami. V opačnom prípade upravte jej
polohu pomocou matice 1 umiestnenej na pravom úpone.
4 - Úprava polohy páčky: Pomocou kľúča BTR 2 mm odskrutkujte blokovaciu skrutku 2 (pozri obr. 2) matice
umiestnenú pod pravým úponom. Rukou upravte polohu matice tak, aby sa páčka osi 12QR nachádzala vo
svojej normálnej polohe (pozri obr. 1). Utiahnite blokovaciu skrutku za účelom pridržania matice vo vhodnej
polohe.
10 - TECHNOLÓGIA TRAP DOOR
10.1 – Modely Sensium, Xelius SL, Aerostorm
Batéria Di2 je vložená v držiaku umiestnenom v diagonálnej rúrke v blízkosti stredového zloženia, aby sa
zjednodušil prístup k batérii za účelom jej údržby (pozri schému uvedenú nižšie) a zaručilo nižšie ťažis-
ko.
10.2 - Modely XR
Tento model je vybavený technológiou Trap Door a toto umiestnenie pod diagonálnu rúrku umožňuje
vložiť batériu do zostavy Di2 a ak chcete, aj do zostavy e:i Shock Auto (jednoduchý prístup). V danom
prípade je potrebné dodržať nižšie uvedený postup.
SLOVENSKY
III - ŠPECIFICKÉ MODELY
