LaserLine EPS4016 User Manual

I sensori posteriori si attivano tramite segnalazione acustica/visiva quando:
- viene inserita la retromarcia della vettura.
I sensori posteriori si disattivano quando:
- viene tolta la retromarcia della vettura.
EPS4016 funzionamento:
- gli ostacoli sono segnalati, a livello uditivo, da uno speaker e visivamente dal LED
posizionato su di esso.
- si distinguono le zone R3, R2, R1, RC (vedere disegno ZONE DI RILEVAMENTO)
grazie alla frequenza del suono e del lampeggio del LED (es. Suono continuo -
STOP zona RC).
- la distanza di rilevazione degli ostacoli può essere regolata in base al veicolo
(vedere capitolo FUNZIONI PROGRAMMABILI).
EPS4016-BZ settaggio preliminare / funzionamento:
- accendere il quadro vettura ed inserire la retromarcia; il LED centrale del display si
accende in modo costante per indicare l’attivazione del sistema.
- posizionare un ostacolo davanti ad un sensore laterale (destro o sinistro) e
verificare che il display mostri l’ostacolo nella stessa posizione (lato).
Nel caso in cui la segnalazione visiva sia opposta all’ostacolo, occorre modificare la
funzione programmabile n.42 seguendo la procedura descritta nel manuale di
istruzioni.
- a questo punto è possibile effettuare le prove di funzionamento come descritto per
il kit EPS4016 verificando che le zone rilevate siano segnalate anche visivamente
dal display.
Se l’autoradio presente nella vettura è dotata di un ingresso “mute” ed è stato
collegato il filo Grigio/Rosso, durante la rilevazione degli ostacoli l’audio verrà
attenuato.
Premendo “n” volte il pulsante destro presente sulla centralina, è possibile
selezionare provvisoriamente una delle funzioni supplementari del Display come
indicato nella funz. programmabile n.10. Alla successiva riaccensione della
centralina il Display tornerà in FS.
ATTENZIONE: anche con i sensori di parcheggio installati è necessario
guardare nei dintorni del veicolo durante la manovra. Il sistema non rileva
piccoli oggetti di scarsa capacità di riflessione.

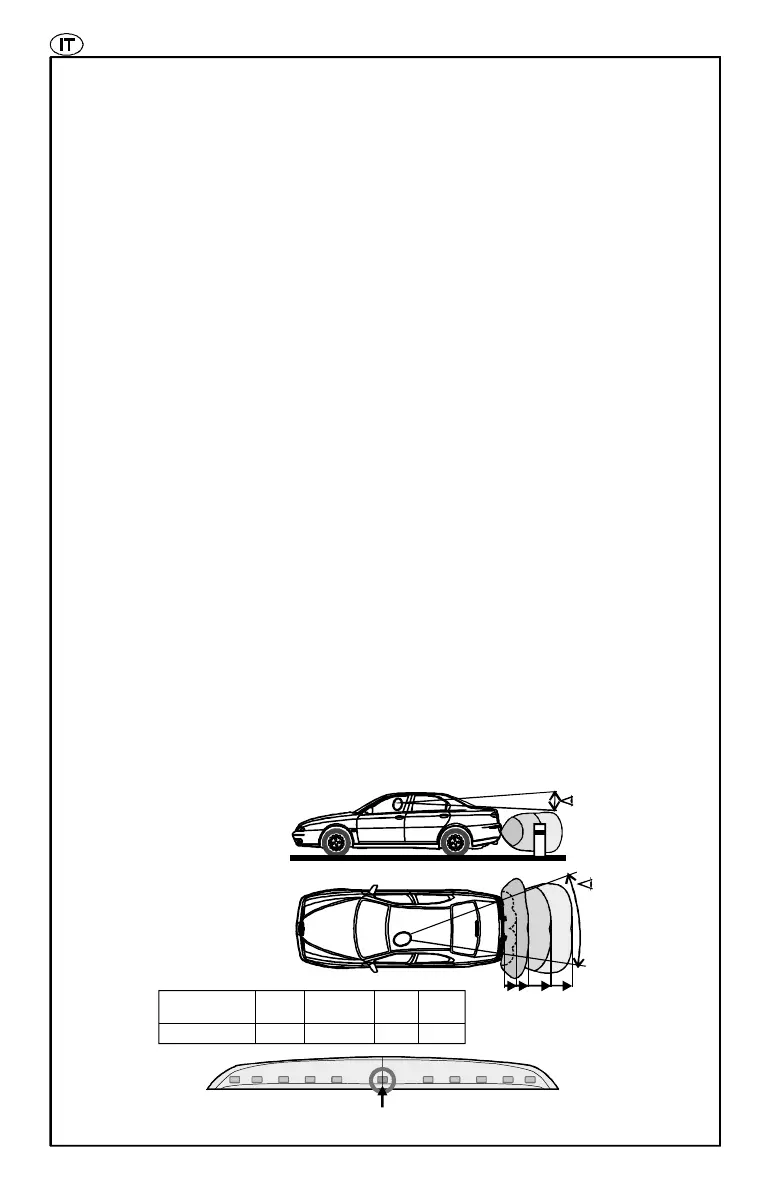

ZONE DI RILEVAMENTO
()IMPOSTAZIONI DI FABBRICA
DESCRIZIONE DI FUNZIONAMENTO
RC R1 R2 R3
Pag.15
R1
Arancione
55
RC
Rosso
35
ZONE
Colore LED
distan e (cm)z
R2
Verde
115
R3
Verde
160
LED Stato
Acceso: sensori attivi - Lampeggiante: sensori in errore
R2 - R3R1RCR3 - R2 R1 RC

LaserLine EPS4016 Specifications

Power

supply voltage	10.8 - 3 V, 9 - 30 V
current consumption with active sensor	20 mA max

Operating Environment

range of service temperatures	-30/+0°C, -25/+70°C
frequency of ultrasound	40 KHz
