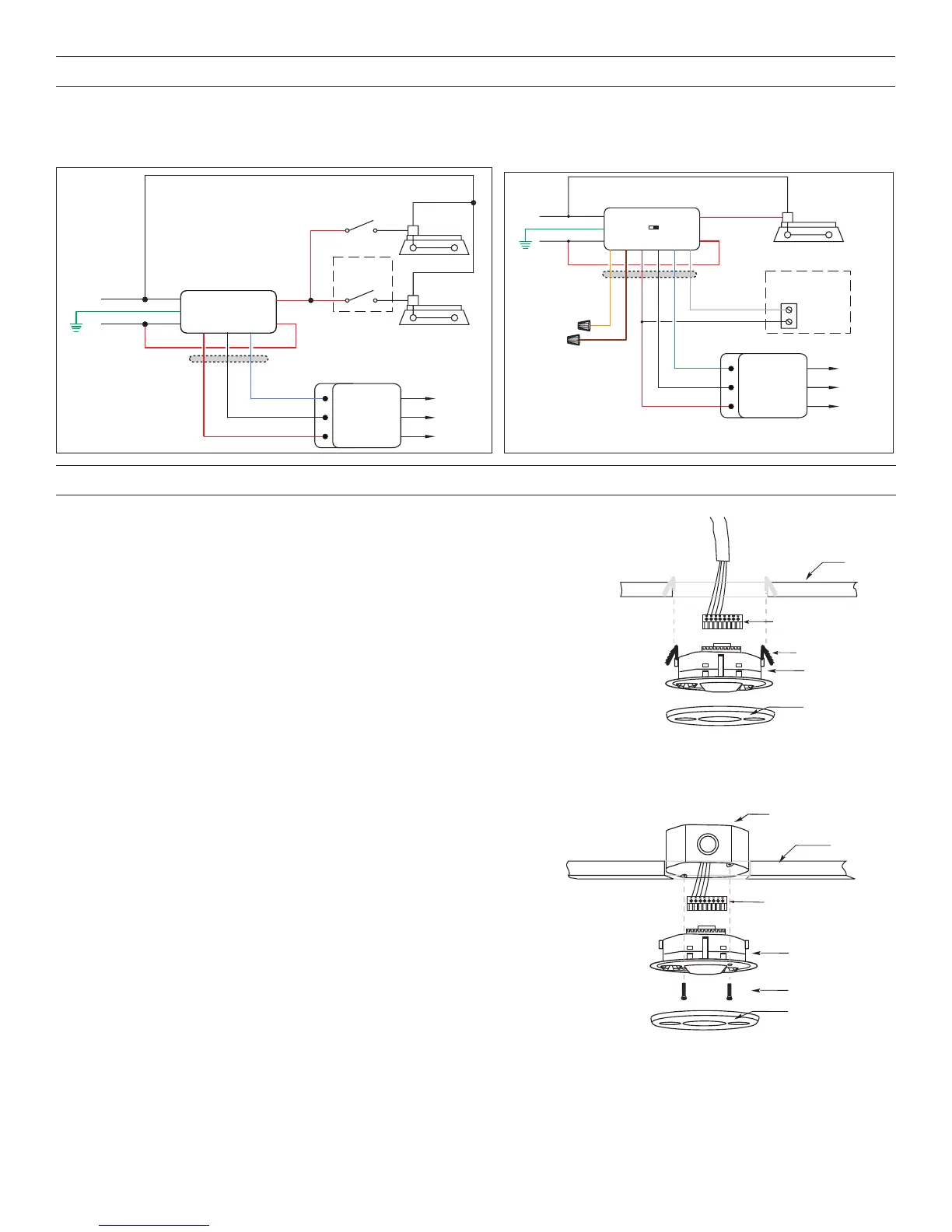

RACCORDEMENT DES FILS
• Vous devez faire attention à séparer les fils haute tension du secteur des fils de régulation basse tension (classe 2).
• Tous les raccordements au détecteur sont basse tension, classe 2.
Câblage standard avec deux interrupteurs d’arrêt local
Câblage de la marche manuelle avec un
interrupteur momentané basse tension
Câbles de faible tension
Contrôle
Commun
+24VCC
Neutre
Circuit
Blanc
Noir
Rouge
Noir
Bloc d'alimentation
Bleu
Rouge
Rouge
Fixation
BZ-200
**Masse
*Vers Autre
Détecteur(s)
** Les blocs d'alimentation
BZ-200 doivent être mis à
la terre pour garantir
l'intégrité du signal et non
pour une mise à la terre
de sécurité.
Interrupteur
Local Off
Optionnel
Fixation
Interrupteur
Local Off
Optionnel
DT-300/DT-305
détecteur
de présence
basse tension
Rouge
Rouge
Commun
+24VCC
Circuit
Neutre
Noir
Blanc
BZ-250
Brun
Noir
Gris
Orange
Rouge
Bleu
Marette
Marette
COM
SW1
LVSW-101
Entrée Interrupteur
Basse Tension
**Masse
Fixation
Auto
ON
Man
ON
Câbles de
faible tension
Contrôle
** Les blocs d'alimentation
BZ-250 doivent être mis à
la terre pour garantir
l'intégrité du signal et non
pour une mise à la terre
de sécurité.
*Vers Autre
Détecteur(s)
DT-300/DT-305
détecteur
de présence
basse tension
Bloc d'alimentation
MONTAGE DU DÉTECTEUR
Directement sur le plafond
1. Fixez les clips à ressort en plastique sur les bords du détecteur dans les fentes
prévues à cet effet.
2. Découpez un orifice rond de 8,9 à 10,2 cm (3,5 à 4 po) dans la tuile du plafond
acoustique au
niveau de l’emplacement de montage. Un orifice de 8,9 cm (3,5 po) est
recommandé pour un
bon maintien.
3. Faites passer les fil basse tension provenant du bloc d’alimentation vers le détecteur
à travers l’orifice.
4. Branchez les fils basse tension aux bornes correspondantes du détecteur.
5. Soulevez le détecteur à travers l’orifice jusqu’à ce que les clips à ressort
maintiennent le
détecteur fermement en place.
6. Clipsez le couvercle frontal sur le détecteur.
En utilisant une boîte de jonction octogonale
1. Faites passer les fil basse tension provenant du bloc d’alimentation dans
le boîtier de raccordement à travers l’alvéole sectionnable du conduit.
2. Branchez les fils basse tension aux bornes correspondantes du détecteur.
3. Desserrez les vis de fixation du dispositif fixées sur le boîtier de
raccordement
4. Alignez le détecteur dans le boîtier de raccordement de sorte que les
vis de fixation du boîtier correspondent aux fentes en trou de serrure du
boîtier arrière du détecteur.
5. Poussez le détecteur dans le boîtier de raccordement et tournez-le
de sorte que les vis de fixation se bloquent dans les fentes en trou de
serrure.
6. Serrez les deux vis pour fixer le détecteur au boîtier de raccordement.
7. Clipsez le couvercle frontal sur le détecteur.
Partie arrière
Bor
ne débranchable
Couvercle
frontal
Plafond
Clips ressort (2)
Montage au plafond
Partie arrière
Borne débranchable
4" Octagonal J-Box
(at least 1.5" deep)
Couvercle frontal
Plafond
Vis
Montage avec une boîte de jonction
