LEGRAND DT-300 User Manual

9

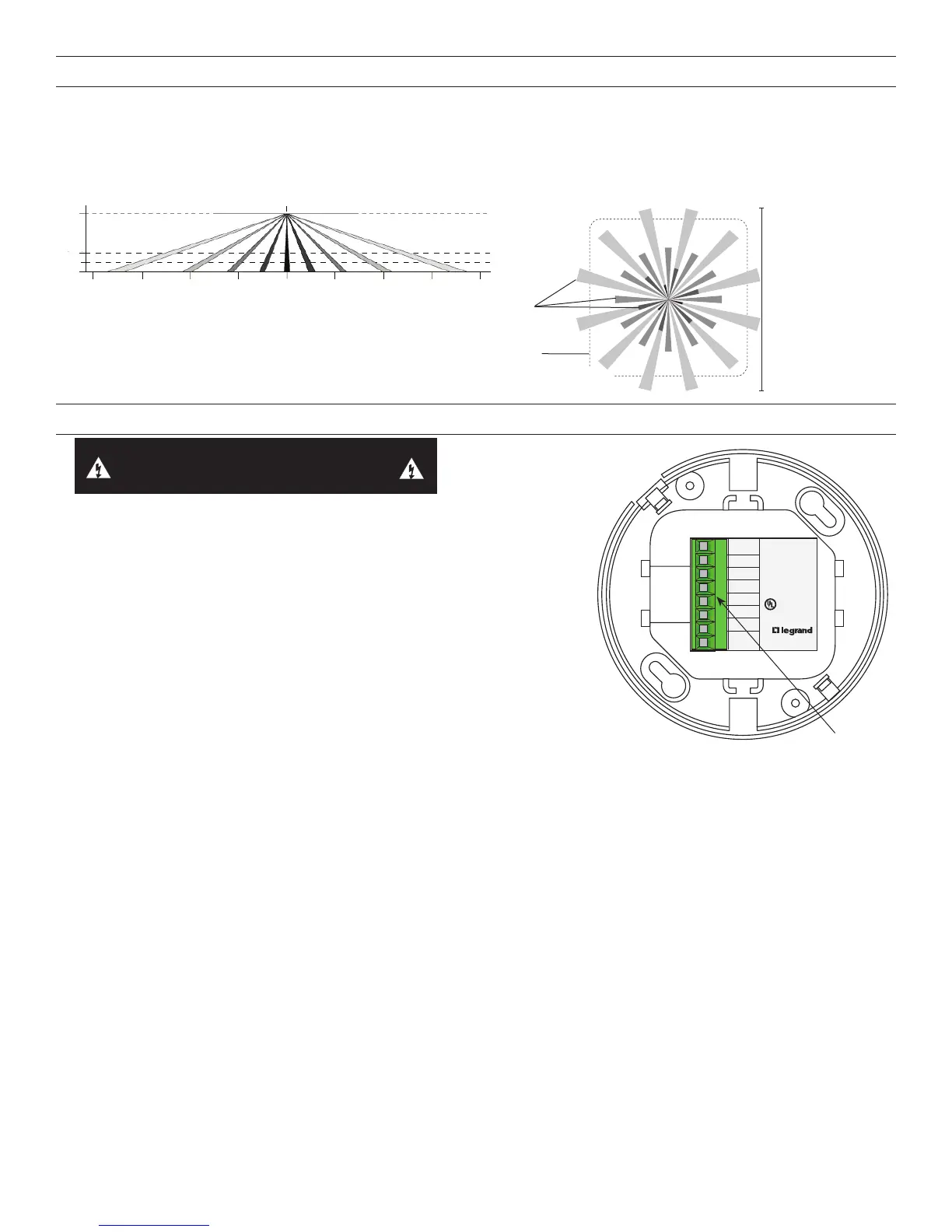

PORTÉE
Le DT-300 présente une portée à 360°. La portée indiquée dans le schéma représente un mouvement de marche pour une hauteur de montage
de 2,44 à 3,66 mètres (8-12 pi). Pour les bâtiments avec une activité plus faible ou avec des obstacles et barrières, la zone de portée risque de
diminuer. La portée en mode de déclenchement par IRP UNIQUEMENT varie selon la hauteur de montage. Consultez le schéma ci-dessous
pour plus de renseignements. La portée ultrasonique est à peu près la même lorsque la hauteur de montage se trouve entre 2,44 et 3,66 mètres
(8 et 12 pi). Consultez la partie concernant le mode de déclenchement par IRP et ultrasons pour plus de renseignements.
Vue latérale
36 pi
(10.97m)
36 pi x 36 pi
(10.97m x 10.97m)
IRP
Portée
Ultrasons
Portée
Les schémas
ne sont pas
à l’échelle et
représentent
la portée
principale
du mode de
déclenchement
des ultrasons
et du système
IRP
2.4m
(8pi)
3.0m
(10pi)
3.7m
(12pi)
12.2m
(40pi)
9.1m
(30pi)
6.1m
(20pi)
3.0m
(10pi)
0
0
12.2m
(40pi)
9.1m
(30pi)
6.1m
(20pi)
3.0m
(10pi)
Vue du haut
AVERTISSEMENT : COUPER LE
COURANT AU DISJONCTEUR PRINCIPAL
AVANT D’INSTALLER LE CÂBLAGE.
DT-300
360
°
Dual Technology
Occupancy Sensor
U.S.Patents:
5,640,113
Patent Pending
PIR & 40kHz Ultrasonic
+24VDC/VAC
Connect to Watt Stopper
Class 2 Power Packs
For Indoor Use Only
02828r4
C US
LISTED
88T9
Appliance
Control
800.879.8585
Relay Com.
N.O.
N.C.
Control Out.
Man. Switch
+24V
Common
v3
www.legrand.us
Bornes de
raccordement
INSTRUCTIONS DE CÂBLAGE
Chaque bloc d’alimentation de la série BZ de WattStopper peut alimenter jusqu’à
6 détecteurs DT-300. Lorsque vous utilisez plus de détecteurs, plusieurs blocs
d’alimentation seront nécessaires.
Veuillez vous référer au schéma de câblage de la page suivante pour les procédures
suivantes:
Raccordez la basse tension:
• Fil ROUGE (+ 24 VCC) du bloc d’alimentation à la borne + 24 V du détecteur.
• Fil NOIR (retour) du bloc d’alimentation à la borne Commun du détecteur.
• Fil BLEU du bloc d’alimentation à la borne Sortie Contrôle du détecteur.
Pour ajouter un INTERRUPTEUR MANUEL, tel que l’interrupteur à bascule
momentané LVSW, aux applications ci-dessus (voir schéma de câblage « Câblage
de la marche manuelle avec un interrupteur instantané basse tension ») – raccordez:
• Fil d’un côté de l’interrupteur à la borne + 24 V du détecteur.
• Fil de l’autre côté de l’interrupteur à la borne Interrupteur man. du détecteur.
Câblage du RELAIS ISOLÉ : Le relais isolé est prévu pour un courant d’1 A à 30 V
c.a./V c.c. Raccordez les fils nécessaires à l’application qui nécessite cette sortie :
• Borne commun (doit être utilisé pour un fonctionnement correct)
• N.O. (Normalement Ouvert)–Fermé lorsqu’une présence est détectée
• N.C. (Normalement Fermé)–Ouvert lorsqu’une présence est détectée
