LEGRAND KEOR HPE UPS User Manual

Installation and start-up of KEOR HPE UPS 60÷160 kVA
Installation et démarrage de l’ASI KEOR HPE 60÷160 kVA
Installazione e avviamento KEOR HPE UPS 60÷160 kVA
OML46086 REV. C
89
4.7 CONNEXION DE LA CARTE RELAIS (OPTIONNEL)
L’ASI KEOR HPE 60÷160 kVA, dans sa configuration complète, est fournit avec une carte relais pour
répeter les alarmes et les états de fonctionnement à distance. La connection électrique est
directement mise en oeuvre sur les bornes situées en face des fentes des interfaces SRC-2.

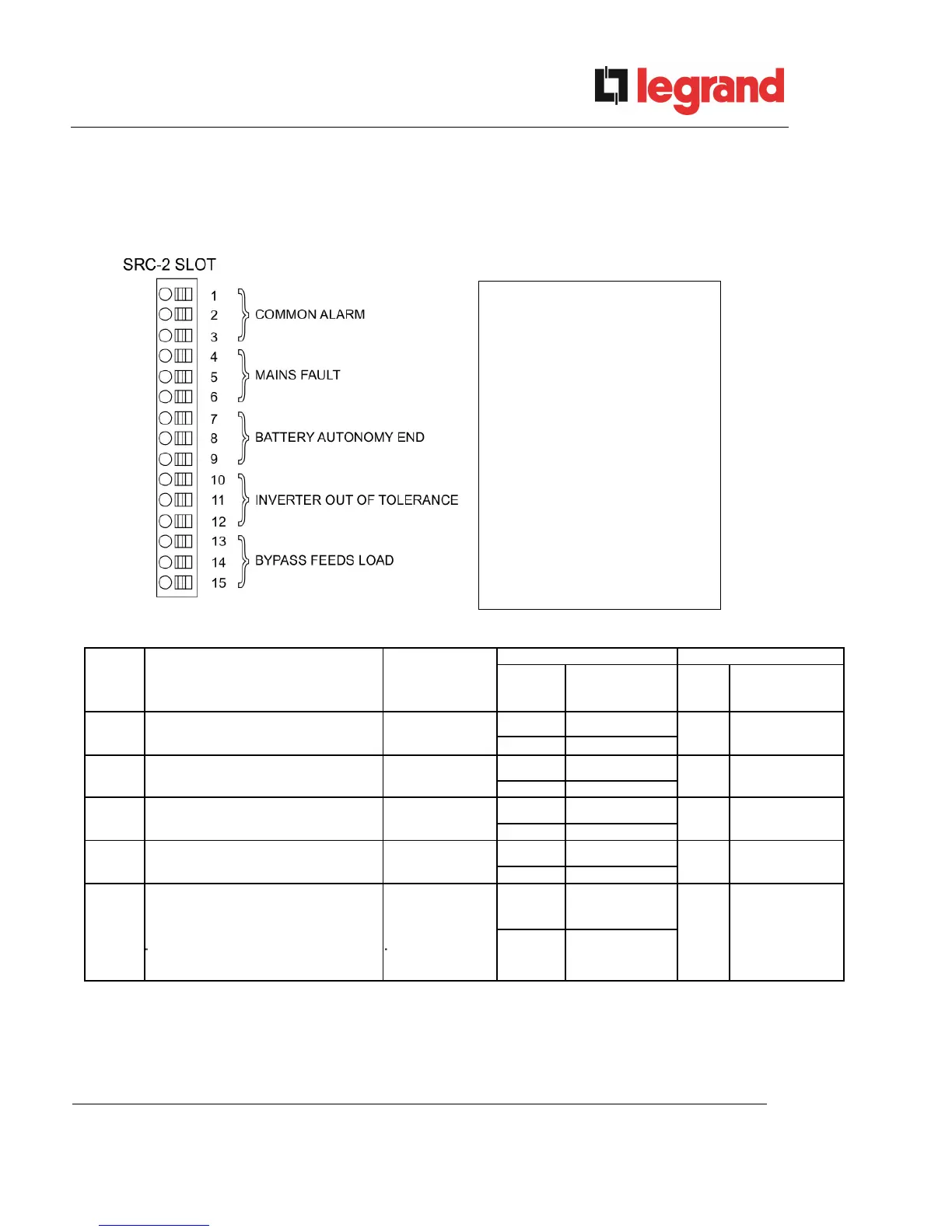

Illustration 20 – Bornes de la carte relais
Relais Alarmes/Statuts Statuts
M1
Led
Broches
Statuts en
fonctionnement
normal
Nom
Statuts en
fonctionnement
normal
RL1 Alarme = A30 ALARME GENERALE
Hors tension si
alarme présente
2-3 Fermé
DL1 On
1-2 Ouvert
RL2 Alarme = A1 DEFAUT SECTEUR
Hors tension si
alarme présente
5-6 Fermé
DL2 On
4-5 Ouvert
RL3
Allarme = A9 FIN AUTONOMIE
BATTERIE
Hors tension si
alarme présente
8-9 Fermé
DL3 On
7-8 Ouvert
RL4
Alarme = A13 ONDULEUR EN
DEHORS DES TOLERANCES
Hors tension si
alarme présente
11-12 Fermé
DL4 On
10-11 Ouvert
RL5
MODE NORMAL
Alarme = A16 BYP  CHARGE
MODE’ ECO
Statuts = S7 BYPASS  CHARGE
Hors tension si
alarme présente
Hors tension si
alarme présente
13-14
14-15
Fermé
Ouvert
DL5 On
14-15
13-14
Fermé
Ouvert
Caractéristiques de relais sortie:
Tension 250 Vac Courant1A
Tension 30 Vdc Courant 1A Charge résistive
ALARME COMMUNE
DEFAUTS SECTEUR

LEGRAND KEOR HPE UPS Specifications

General

Frequency	50/60 Hz
Transfer Time	0 ms
Humidity	0-95% non-condensing
Capacity	10-20 kVA
Output Voltage	220/230/240 VAC
Battery Type	Sealed Lead-Acid (SLA)
Communication Ports	USB, RS232
Standards	EN 62040-1, EN 62040-2, EN 62040-3
Operating Temperature	0°C to 40°C
Storage Temperature	-15°C to 45°C
Topology	Online Double Conversion
