3.3 STATI DI FUNZIONAMENTO
L’UPS ha cinque distinte modalità operative, descritte di seguito:
Funzionamento normale
Green Conversion
Funzionamento da bypass
Funzionamento da batteria
Bypass manuale
3.3.1 Funzionamento normale
Durante il funzionamento normale tutti gli interruttori/sezionatori sono chiusi, eccetto MBCB
(bypass di manutenzione).
Il raddrizzatore è alimentato dalla tensione di ingresso trifase AC, alimenta a sua volta
l’inverter e compensa le variazione della tensione di rete così come quelle di carico,
mantenendo la tensione DC costante. Allo stesso tempo provvede a caricare la batteria.
L’inverter converte la tensione DC in una sinusoide AC, stabilizzata in tensione e frequenza, e
provvede ad alimentare il carico tramite il suo static switch SSI.

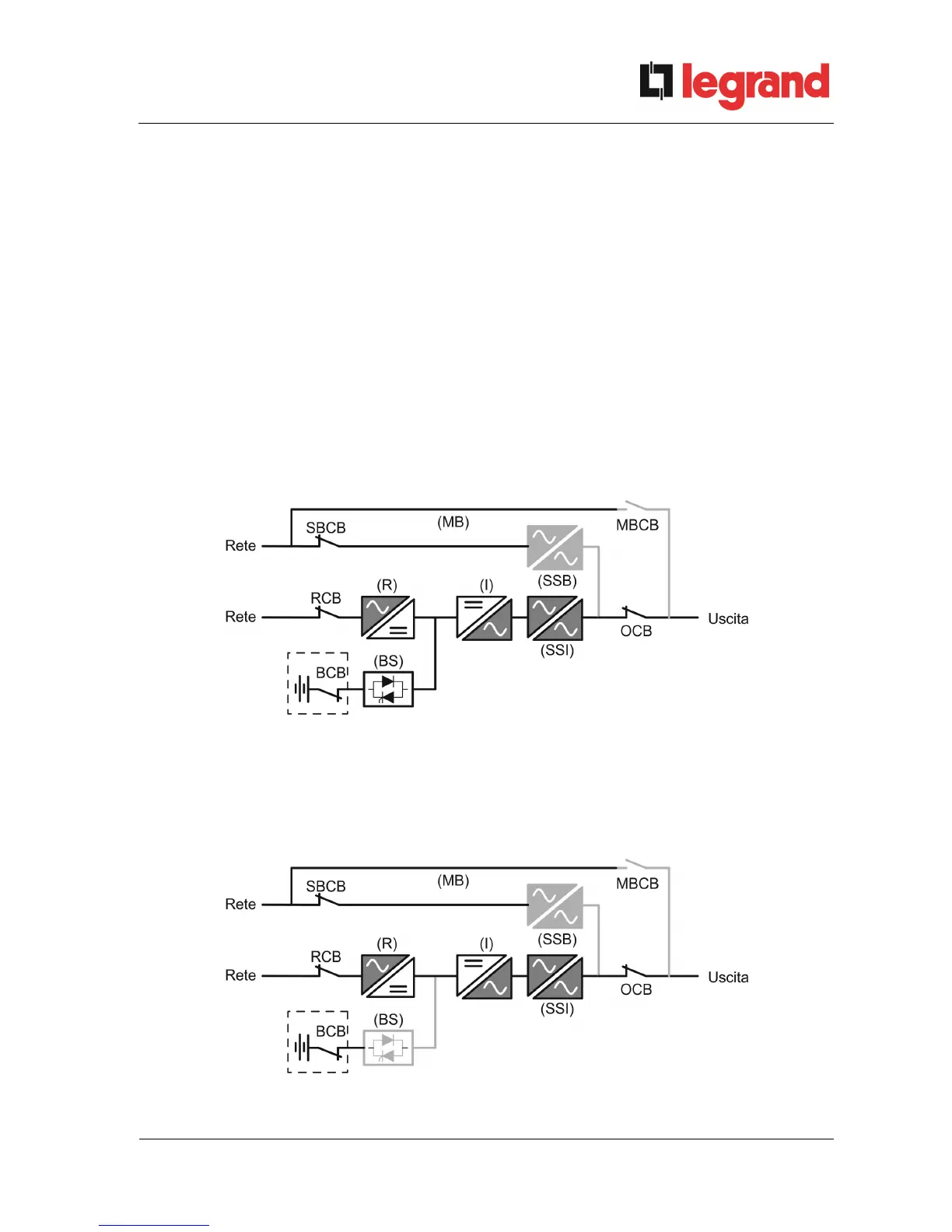

Figura 2 – Funzionamento normale
3.3.2 Green Conversion
Durante il funzionamento in modalità Green Conversion la batteria è disconnessa dalla
sbarra DC per mezzo di un interruttore statico (vedi figura) e il raddrizzatore lavora a tensione
DC ridotta; un algoritmo di controllo provvede a riconnettere periodicamente la batteria allo
scopo di reintegrarne la capacità (carica intermittente).
Figura 3 – Green Conversion
