LEGRAND UPS User Manual

UPS user manual
Manuel de l’utilisateur de l’ASI
Utilizzo dell’UPS
OMG38225 REV.B
75
4.3 PANNEAU A LED

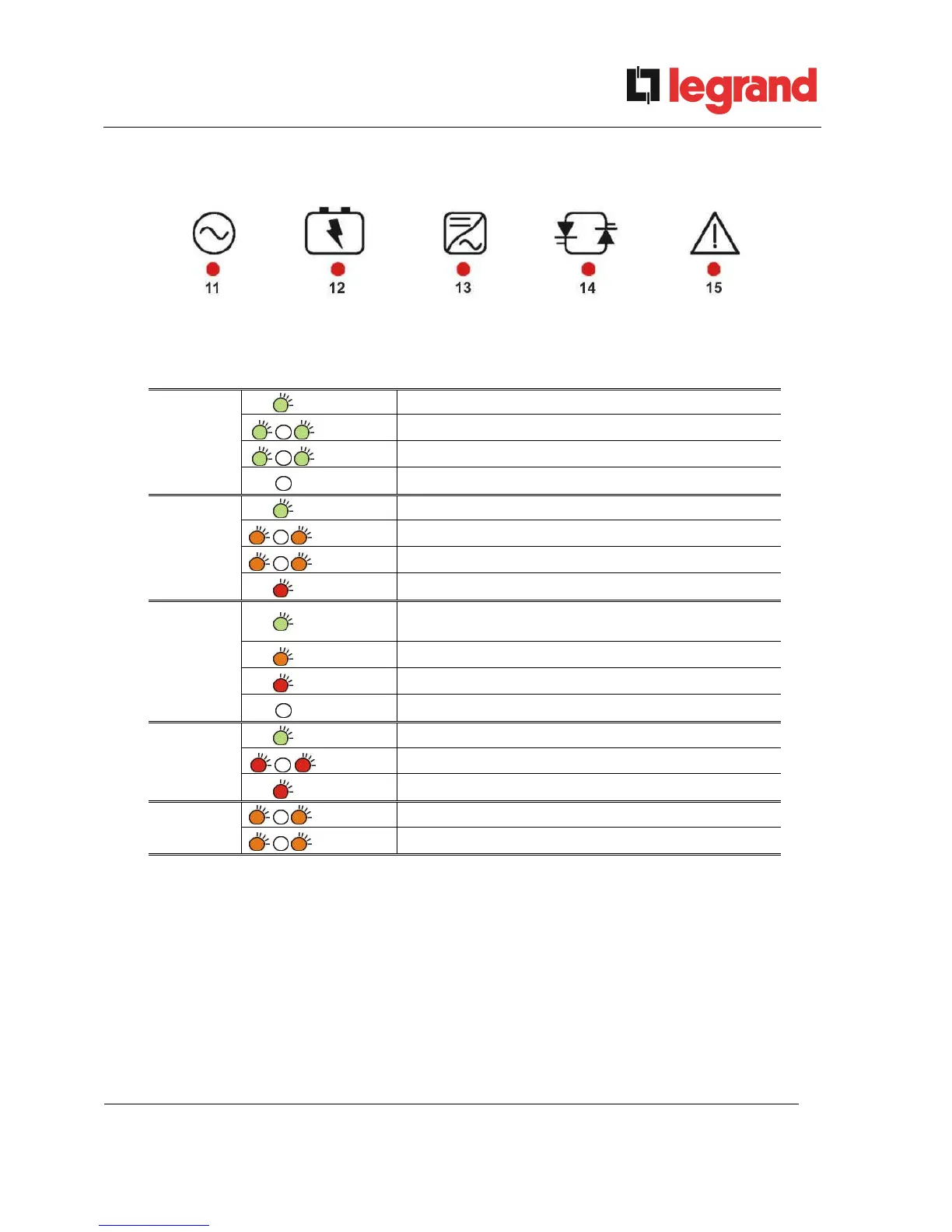

Illustration 10 – Barre à led
LED 11
VERTE
Ligne CA sur l'entrée du redresseur dans les tolérances
VERTE
Mauvaise rotation des phases (clignotement rapide)
VERTE
Tension AC déséquilibrée (clignotement lent)
ETEINTE
Panne de courant AC
LED 12
VERTE
Disjoncteur BCB fermé et batterie en charge
ORANGE
Batterie déchargée ou en TEST (clignotement rapide)
ORANGE
Disjoncteur BCB ouvert (clignotement lent)
ROUGE
Fin de l’autonomie de la batterie / Défault de la batterie
LED 13
VERTE
Tension de l'onduleur dans les tolérances et
commutateur statique fermé
ORANGE
Surcharge ou court-circuit de l'onduleur
ROUGE
Alarme critique de l’onduleur
ETEINTE
Onduleur arrêté
LED 14
VERTE
Ligne de by-pass CA dans les tolérances
ROUGE
Mauvaise rotation des phases (clignotement rapide)
ROUGE
Ligne de by-pass CA hors tolérances / Défaillance
LED 15
VERTE
Demande de maintenance (clignotement lent)
VERTE
Alarme critique (clignotement rapide)
