Dévissez l'arrêt du levier de serrage (12) et serrez simultanément le
levier de serrage (9). Eliminez le matériel de test.
— Réglage de la clavette thermique avec 3 ou 4 cartouches chauffantes
Déplacez dans le sens des aiguilles d'une montre le galet de guidage arrière (19) contre les films. Ce faisant,
le galet de guidage arrière (19) doit effleurer les films et une résistance doit se laisser ressentir lorsque vous
le tournez.
Revissez la vis à 6 pans (32). Pour ce faire, utilisez une clé Allen pour tenir la vis à 6 pans creux (34) (posi-
tionnée vers le haut du galet du support).
— Réglage de la clavette thermique avec 2 cartouches chauffantes
Le galet du support inférieur (18) et le galet de guidage arrière (19) doivent former une ligne avec le
galet de pression (20), où le galet de guidage arrière (19) doit être positionné env. 2 mm sous la ligne.
Revissez la vis à 6 pans (32). Pour ce faire, utilisez une clé Allen pour tenir la vis à 6 pans creux (34) (posi-
tionnée vers le haut du galet du support).
32
H
32
H
32
HO
I L
9
31
9
12
18
19
34
M
2 mm
M
MH
O
H
P
O

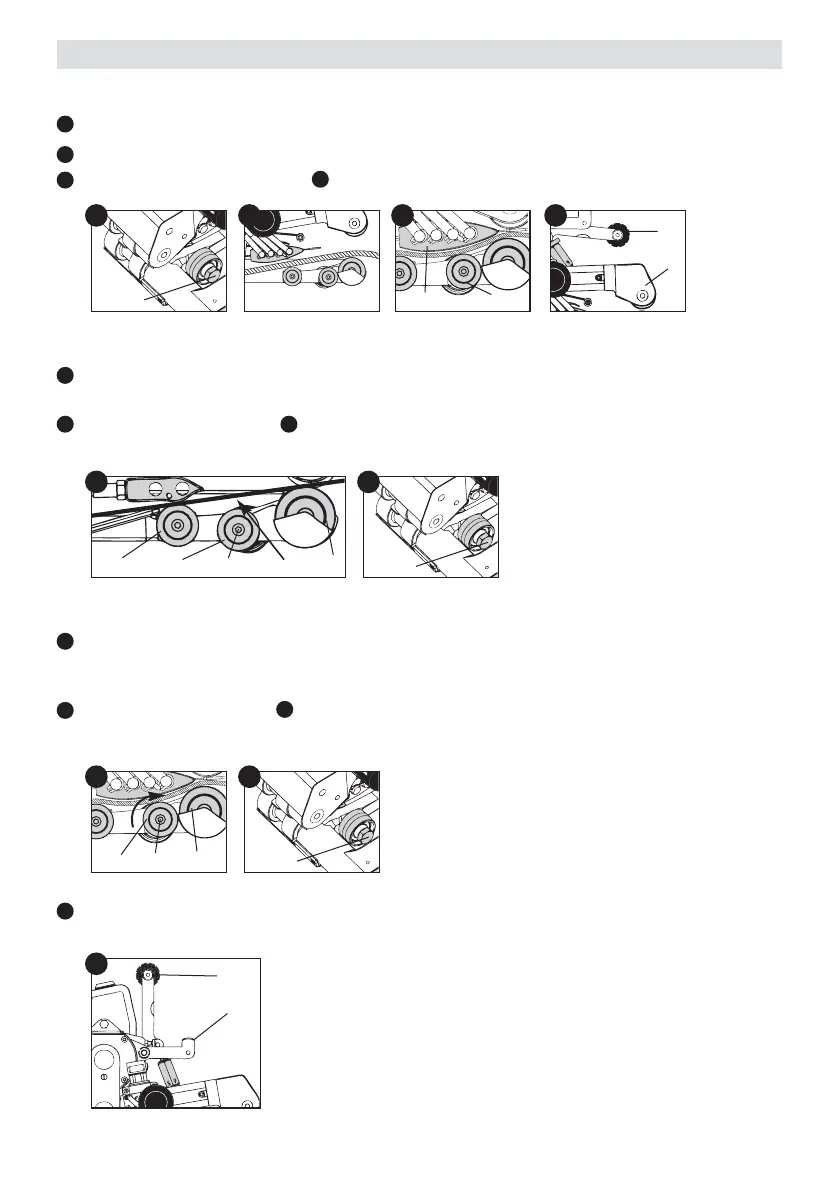

Réglage de la clavette thermique et des galets du support
— Réglage du galet de guidage arrière (19)
Dévissez la vis à 6 pans (32).
Positionnez le matériau à souder. Réglez la force d'assemblage (voir page 38).
Insérez la panne chauffante (7). Serrez le bras de serrage (31) au moyen du levier de serrage (9).
H
I
K
L
20
19
7
K
20
19
P
34
