— Instelling hetewig met 2 verwarmingspatronen
Stel de geleiderol voor (18) in door met een inbussleutel de inbusschroef (33) (in de voorkant van de
geleiderol) naar links te draaien. De afstand tussen bodem en geleiderol vooraan (18) moet gelijk zijn aan
de foliedikte plus 1 mm.
Draai de inbusschroef (26) vast. Daarbij moet de
inbusschroef (33) (in de voorkant van de geleiderol) met een
inbussleutel tegengehouden worden
— Instelling hetewig met 3 of 4 verwarmingspatronen
Draai de geleiderol voor (18) door middel van de inbusschroef (33) – in de voorkant van de geleiderol – met een
inbussleutel in de richting van de aandrijfrollen (20) en in het midden van het chassis van het onderstel (23).
De hoeken van het chassis van het onderstel (23) doen
dienst als oriënteringshulp.
Draai de inbusschroef (26) vast. Daarbij moet de
inbusschroef (33) (in de voorkant van de geleiderol) met
een inbussleutel tegengehouden worden.
— Instelling van de geleiderol voor (18)
Draai de schroeven (31) los en verwijder de kettingkast (25).
Draai de inbusschroef (26) los.
Druk de vergrendeling van de spanboom (12) naar opzij en draai terzelfder tijd de spanboom (9) naar
boven. Draai de borgmoer (11) met de hand los. Stel de spanarm (31) met behulp van de stelmoer
aandrukkracht (10) in op de maximale opening.
Draai de instelschroef van de hetewig (27) los. De hetewig (7) moet een beetje naar beneden afhellen.
Luchtspleet tussen foliegeleiding (32) en hetewig (7) ca. 1 mm. Draai de instelschroef van de hetewig (27)
in het onderste derde van het langgat vast.
26
31
31
18
33
25
C
31
31
25
C
D
26
D
26
DE
25
35
G

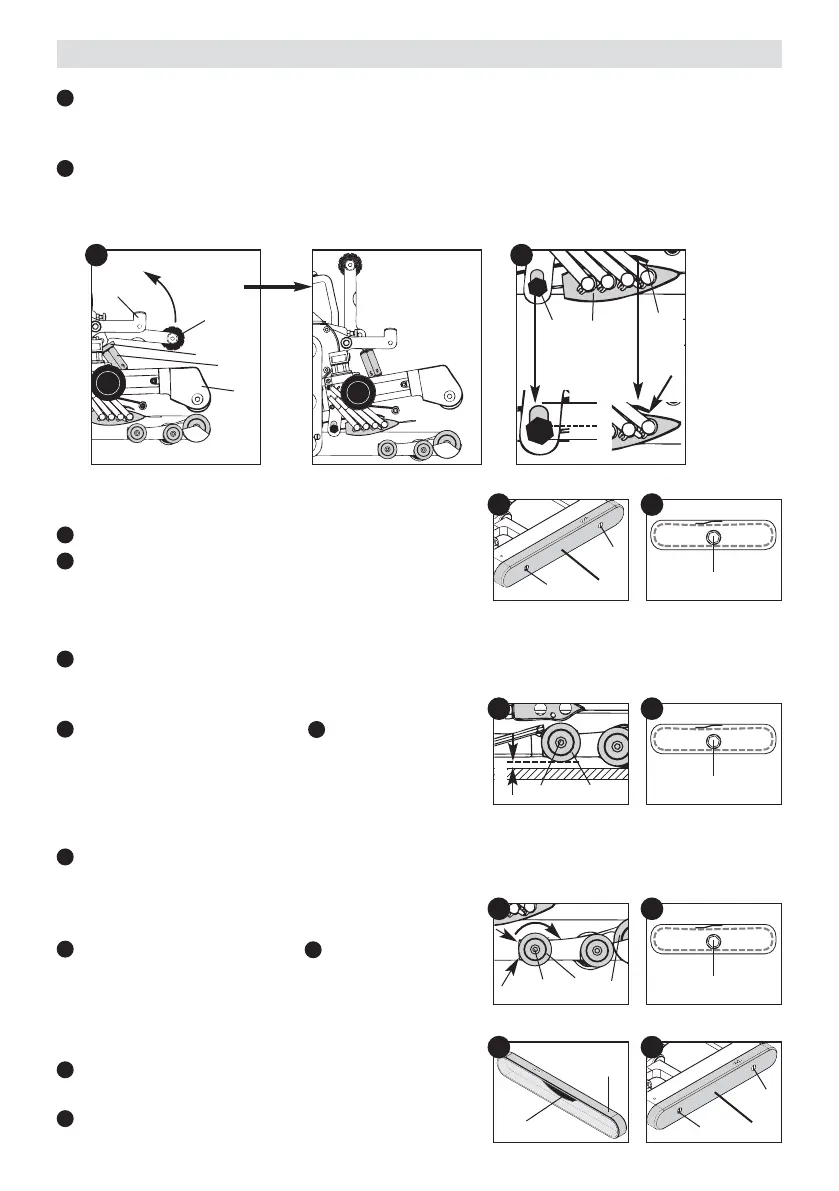

Instellen hetewig en geleiderol
A
B
9
12
11
31
10
A B
27 7
32
2/3
1/3
1 mm
1mm
18
33
23
F
C
D
E
E
D
F
F
D
— Montage kettingkast (25)
Let erop dat de kettingspanner (35) (binnenin de
kettingkast) zich bovenaan bevindt.
Bevestig de kettingkast (25) met de schroeven (31).
G
C
20
