91

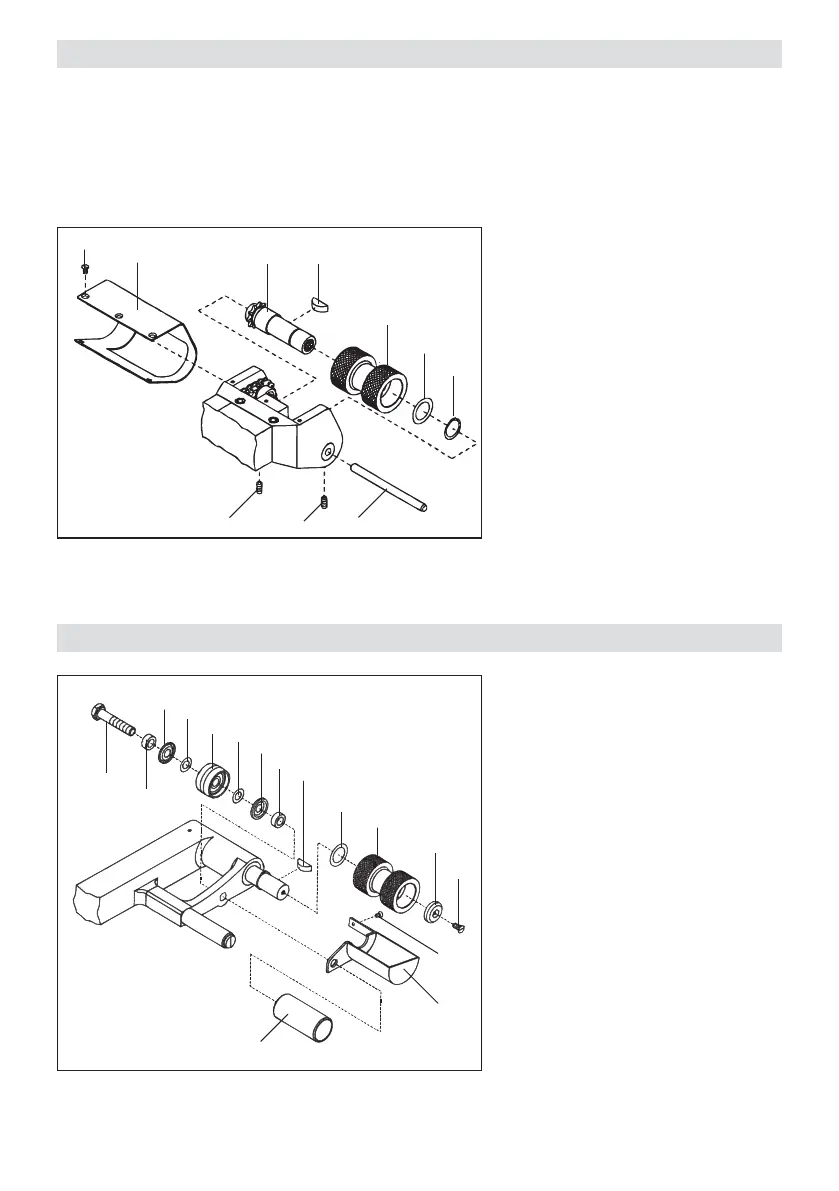

Demontage van de aandrijf-/aandrukrollen, volgorde nr. 1 – 16
Montage van de aandrijf-/aandrukrollen, volgorde nr. 16 – 1
1 Verzonken schroef M3 ×6
2 Bout M8 × 40
3 Afstandsbus
4 Slijtring ø 8/20 ×1,8
5 Pasring ø 8/14 × 0,1
6 Loopring compleet
7 Pasring ø 8/14 × 0,1
8 Slijtring ø 8/20 ×1,8
9 Afstandsbus
10 Geleiderol
11 Beschermkap aandrijf-/aandrukrollen
12 Verzonken schroef M4 ×12
13 Klemring
14 Aandrijf-/aandrukrollen
15 Afstandsbus ø 15/22 × 0,3
16 Afstandsveer 5 × 6,5
10
1
11
16
15
14
13
12
9
8
2
3
4
5
6
7
Bij verschillende toepassingen, bijvoorbeeld tunnel- of grondwerken, wordt met de Leister COMET een overlapnaad
gemaakt in verschillende vormen. De verschillende vormen onderscheiden zich door een andere lasnaad- en
testkanaalbreedte. Er worden ook lasnaden zonder een testkanaal gemaakt. Om deze verschillende lasnaden te
maken moeten de juiste aandrijf-/aandrukrollen gemonteerd worden. Deze aandrijf-/aandrukrollen worden volgens
klantspecificatie gemaakt uit aluminium of roestvast staal.
Demontage van de aandrijf-/aandrukrollen, volgorde nr. 1 – 9
Montage van de aandrijf-/aandrukrollen, volgorde nr. 9 – 1
1 Verzonken schroef M3 × 6
2 Beschermkap pendelkop
3 Stelschroef binnen zeskant M4 × 8
4 As 6 × 80
5 Borgring (Welle ø 15)
6 Afstandsbus
7 Aandrijf-/aandrukrollen
8 Afstandsveer
9 Aandrijfas met tandwiel compleet
1
2
9 8
7
6
5
3
3
4
Ombouw van de bovenste aandrijf-/aandrukrollen
Ombouw van de onderste aandrijf-/aandrukrollen
