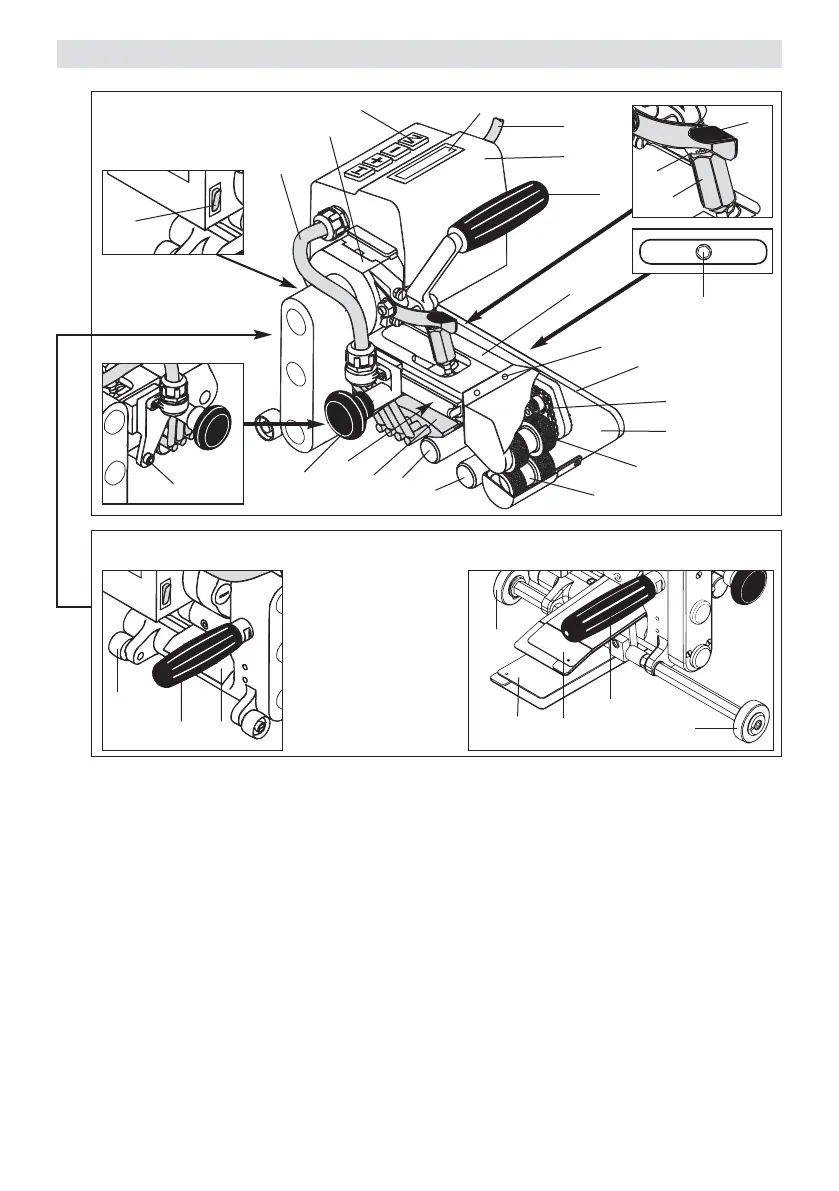

Descrição da ferramenta
1 Cabo de alimentação eléctrica
2 Caixa do motor de tracção e componentes electrónicos
3 Interruptor geral
4 Teclado
5 Mostrador
6 Transmissão de tracção / potência
7 Cunha quente
8 Manípulo de suporte da cunhan quente
9 Alavanca da pressão de soldagem
10 Parafuso de ajuste/ afinação da
pressão de soldagem
11 Parafuso de segurança
12 Alavanca do mecanismo de bloqueio
13 Punho para conduzir a máquina
14 Roda de trabalho
15 Deflector
16. Tubo de alimentação da cunhan quente
17 Rolo de aperto
18 Rolo de condução frontal
19 Rolo de condução traseiro
20 Rolo de pressão/ tracção inferior
21 Rolo de pressão/ tracção superior
22 Corrente
23 Parte inferior do chassis
24 Parafuso de ajuste, cabeça basculante
25 Parte inferior da caixa de engrenagens
26 Tampa com parafuso para o rolo de
condução frontal
27 Parafuso de ajuste, cunha quente
28 Roda de trabalho
29 Montante vertical superior
30 Montante vertical inferior
26
1
2
12
11
10
14
13 15
27
Tunelamento, terraplanagem e hidráulica
28
28
29
30
Cobertura
