Bedrijfsklaar maken Leister DRIVE
•
VVóór de ingebruikname het netsnoer (1), netsnoer koppeling (2), stekker en het ver-
lengsnoer controleren op elektrische mechanische schade.
• Naar behoefte aandrukrol, mondstuk, handgreep en steunwiel(en) monteren.
• Monteren van toebehoren
– Handgreep (15) op aandrijfeenheid (5) op de gewenste stand schuiven.
Vastzetten door de handgreep met de klok mee te draaien.
– Dubbele steunwielen (8) of enkelvoudig steunwiel (9) met vier bevestiging-
schroeven voor steunwiel(en) drager (10) op aandrijfeenheid (5) monteren.
– Aandrukrol (11) met bevestigingschroef voor aandrukrol (12) monteren.
– Heteluchtapparaat TRIAC AT of TRIAC ST (13) in de föhnhouder (6) schuiven.
Heteluchtapparaat moet zover ingeschoven worden dat de afstand tussen de
rand van de beschermbuis en de föhnhouder (6) 10 mm is (zie Detail A).
– Bevestigingschroef voor heteluchtapparaat (14) vastdraaien.
– Overlaplasmondstuk (16) opschuiven.
• Instellen steunwiel(en) op materiaaldikte (Detail B).
– Vier bevestigingschroeven voor steunwiel(en) drager (10) losdraaien.
– Een deel van het lasmateriaal tussen aandrijfeenheid (5) en dubbele steunwielen (8)
of enkelvoudig steunwiel (9) steken.
– Dubbele steunwielen (8) of enkelvoudig steunwiel (9) tegen lasmateriaal
aanschuiven.
– Vier bevestigingschroeven voor steunwiel(en) drager (10) vastdraaien.
– Lasmateriaal verwijderen.
– Instelling controleren zie Detail C.
• Instellen overlaplasmondstuk (Detail D).
– Overlaplasmondstuk (16) parallel aan aandrukrol (11) afstellen.
– Bevestigingschroef voor overlaplasmondstuk (17) vastdraaien.
– Twee instelschroeven voor föhnhouder (7) losdraaien.
– Het overlaplasmondstuk (16) parallel aan het te verlassen materiaal af stellen
door het heteluchtapparaat TRIAC AT of TRIAC ST (13) te draaien (Detail F). Om
scheef werken te voorkomen, moeten de dubbele steunwielen (8) of enkelvoudig
steunwiel (9) en de aandrukrol in de zelfde richting als het lasproces geposi-
tioneerd worden.
– Twee instelschroeven voor föhnhouder (7) vastdraaien.
811
10
5
Lasmateriaal
6
14
10 mm
Rand
beschermbuis

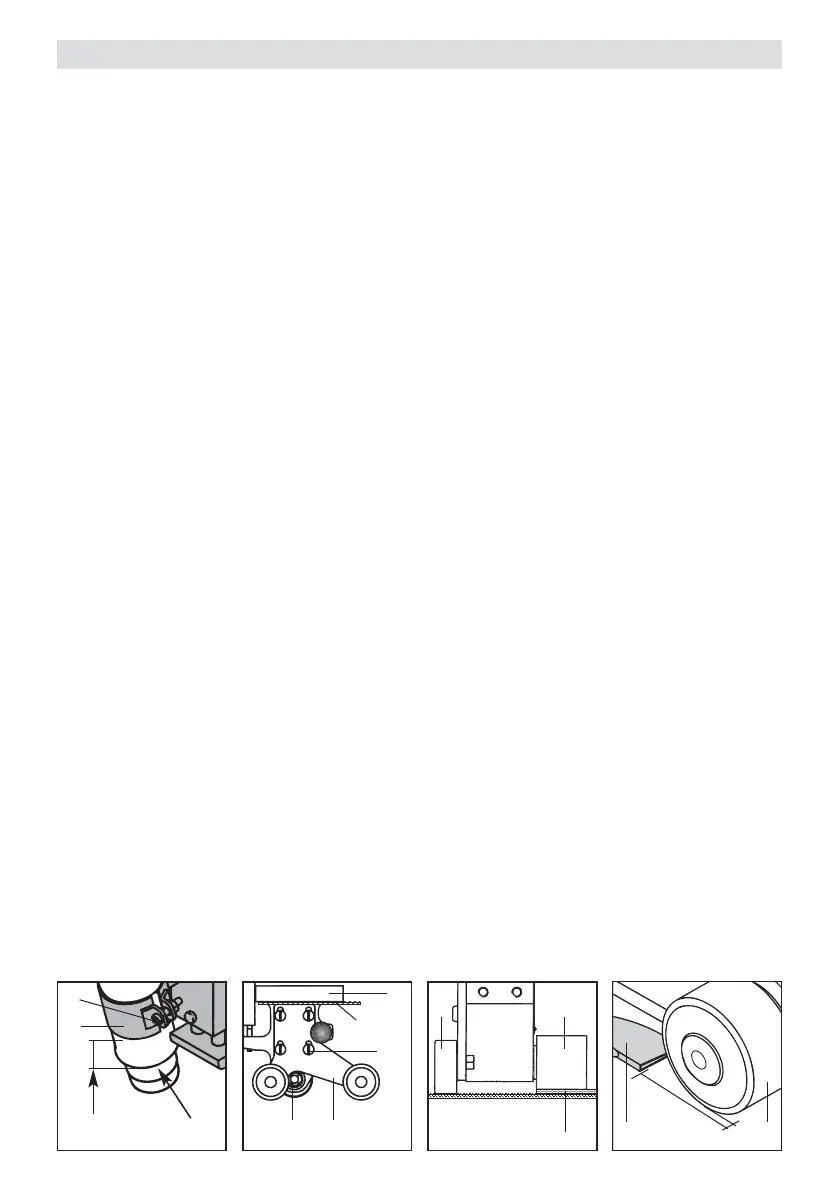

Detail A Detail B Detail C Detail D
1 mm
1116
8 11
Lasmateriaal
