49
t
•
Kontrollera nätkabel (1), nätkabelkoppling (2) och kontakt samt förlängningskabel
med avseende på elektriska och mekaniska skador
• Montera tryckrulle, handtag, munstycke och den rullhållare som behövs.
• Montering av tillbehören
– Träd på handtaget (15) över drivmotorenheten (5) i önskat läge. Drag fast
handtaget (15) genom att vrida medurs.
– Fäst dubbelrullhållaren (8) eller enkelrullhållaren (9) med de fyra fästskruvarna (10)
i drivmotorenheten (5).
– Montera tryckrullen (11) med skruven (12).
– Stick in varmluftsapparaten TRIAC AT eller TRIAC ST (13) i
hällaren (6). Se till att avståndet blir 10 mm mellan hållaren (6) och kanten
varmluftsapparatens (13) skyddshylsa. Se skiss A.
– Drag åt skruven (14) i hållaren (6).
– Skjut upp svetsmunstycket (16).
• Inställning av rullhållaren till svetsmaterialets tjocklek. Se skiss B.
– Lossa de fyra fästskruvarna (10) i rullhållaren.
– Träd in en bit av svetsmaterialet mellan drivmotorenheten (5) och dubbelrull-
hållaren (8) eller enkelrullhållaren (9).
– Skjut in rullhållaren (8) eller (9) mot svetsmaterialet.
– Drag år de fyra fästskruvarna (10).
– Tag bort svetsmaterialet.
– Kontrollera inställningen. Se skiss C.
• Inställning av svetsmunstycket (se skiss D).
– Rikta in svetsmunstycket (16) parallellt med tryckrullen (11).
– Drag åt fästskruven (17) för svetsmunstycket.
– Lossa de båda justerskruvarna (7) för varmluftsapparatens hållare.
– Rikta in svetsmunstycket (16) parallellt med svetsmaterialet genom att förskjuta
varmluftsapparaten (13). Se skiss F. För undvikande av vinkelfel måste dubbelrull-
hållaren (8) eller enkelrullhållaren (9) och tryckrullen riktas in tillsammans med
svetsmaterialet så att det stämmer för svetsningen.
– Drag åt de båda justerskruvarna (7) för varmluftsapparatens hållare.
811
10
5
Svetsmaterial
6
14
10 mm
Skyddshylsans
kant

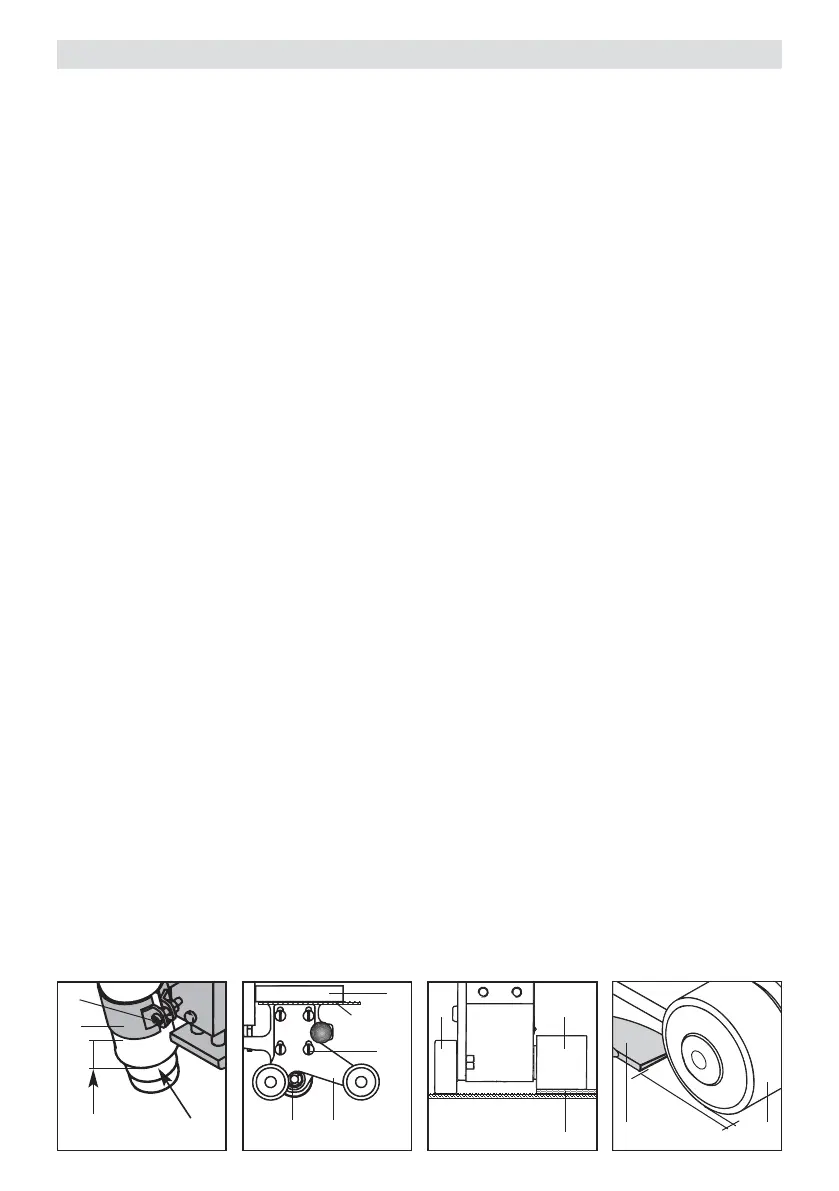

Skiss A Skiss B Skiss C Skiss D
1 mm
1116
8 11
Svetsmaterial
Föreberedelser Leister DRIVE
