Forberedelser Leister DRIVE
• Før igangsetting må strømledningen (1), strømledningen kobling (2) og pluggen, så vel
som skjøteledningen kontrolleres for elektriske og mekaniske skader.
• Før bruk, monter trykkhjul, dyse, håndtak og støttehjul.
• Montering av tilleggsutstyr
– Skyv håndtak (15) inn på fremdriftsmotor (5) i ønsket stilling. Vri med klokken for å
feste håndtak (15).
– Monter støttehjul dobbel (8) eller enkel (9) på fremdrift (5) med fire festeskruer (10).
– Fest trykkhjul (11) med skrue (12).
– Skyv TRIAC AT eller TRIAC ST inn i holder (6).
Apparatet må monteres i holderen slik at avstanden mellom beskyttelsesrør kant
og holder kant er 10 mm (se bilde A).
– Fest skrue (14).
– Skyv på dyse (16).
• Innstilling av støttehjul iflg. material tykkelse (Bilde B)
– Løsne de fire skruene (10).
– Skyv inn en material bit mellom fremdrift (5) og støttehjul dobbel (8) eller enkel (9).
– Skyv støttehjul dobbel (8) eller enkel (9) inn til material.
– Fest de fire skruene (10).
– Fjern material bit.
– Kontroller innstillingen, som vist på bilde C.
• Innstilling av dyse (Bilde D)
– Still dyse (16) parallellt med trykkhjul (11).
– Fest skrue (17).
– Løsne skrue (7).
– Beveg apparat (13) for å stille inn dyse (16) parallellt med materiale t(bilde F). For
å unngå vinkelfeil må støttehjul dobbel (8) eller enkel (9) og trykkhjul posisjoneres
riktig på materialet som skal sveises.
– Fest skrue (7).
811
10
5
Sveisematerial
6
14
10 mm
Beskyttel-
sesrør kant

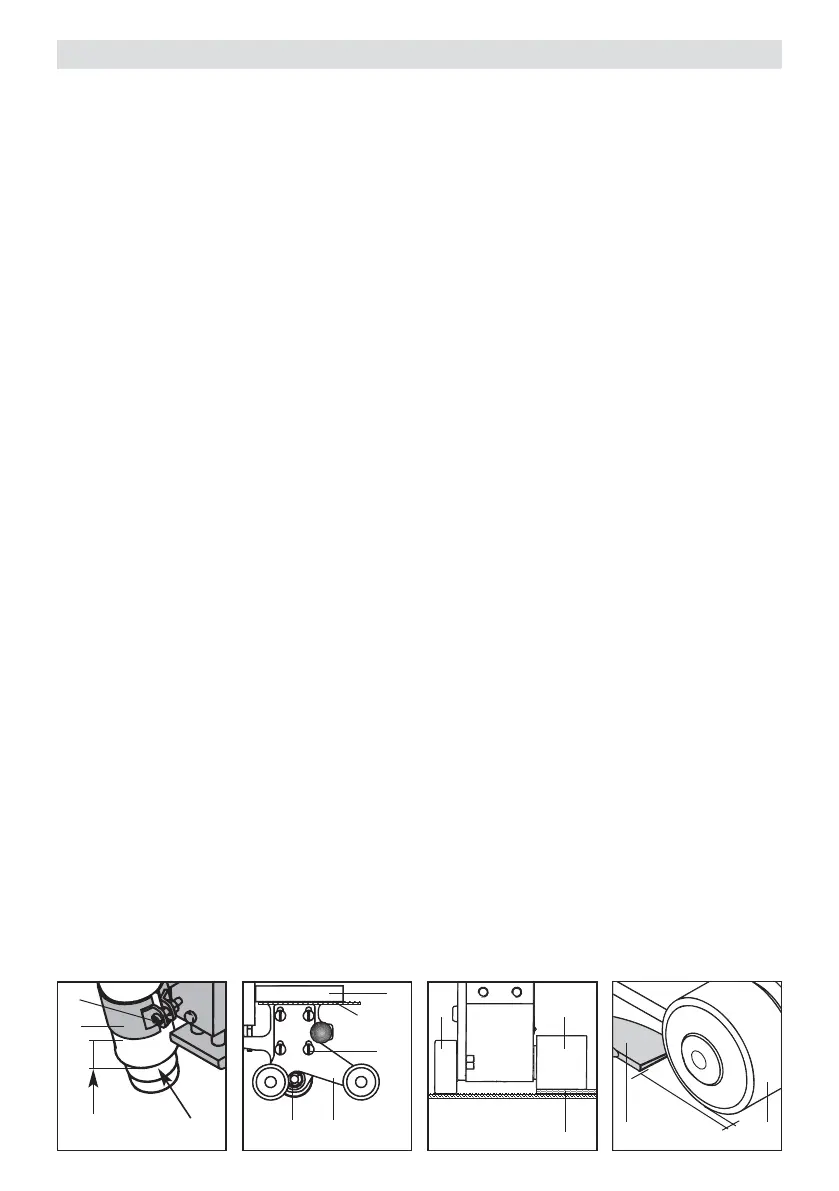

Bilde A Bilde B Bilde C Bilde D
