Installazione meccanica
Disposizione delle apparecchiature
5

128
EDK94AZMP DE/EN/FR/ES/IT 8.0
5.2 Disposizione delle apparecchiature
Utilizzo con 9400
L1
L2
L3
M
3~
M
3~
M
3~
M
3~
E94AZxPxxxx
E94AZxPxxxx
E94AZxPxxxx
E94APNExxxx
E94AZEX100
E94AZPxxxxx
E94AZPxxxxx
E94AZPxxxxx
E94AZPxxxxx
...
...
+UG
-UG
+UG
-UG
+UG
-UG
01
+
(E94AZPPxxxx)
SSP94FF003

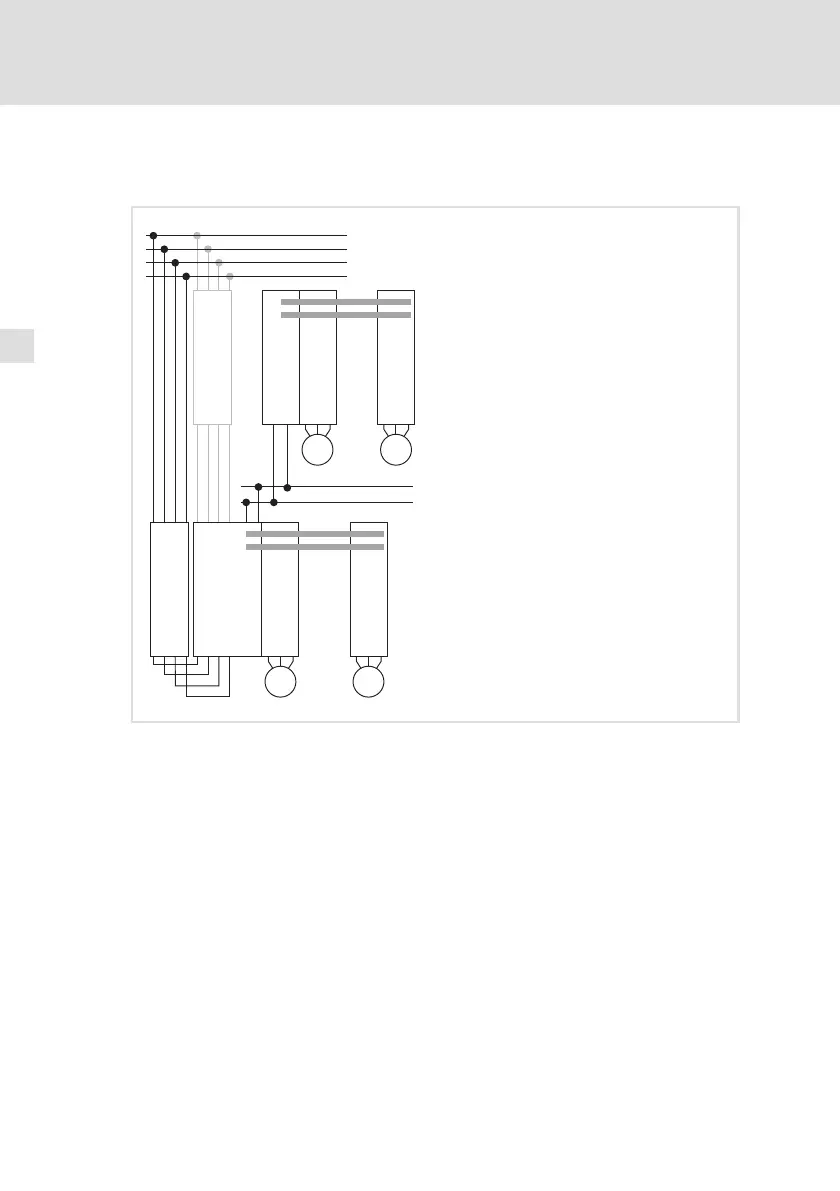

Fig.5−1 Principio di assegnazione
 Montaggio standard: montaggio a lato
 Variante di montaggio: montaggio sopra
E94AZxPxxxx Filtro
E94APNExxxx Modulo alimentatore DC 9400
(fino a 36 A/18 kW con base di montaggio E94AZPPxxxx)
E94AZEX100 Unità di collegamento per DC bus
E94AZPxxxxx Base di montaggio modulo asse 9400
