Lenze E94AZMP0294 - Données de Raccordement

Installation électrique
Données de raccordement
6

83
EDK94AZMP DE/EN/FR/ES/IT 8.0

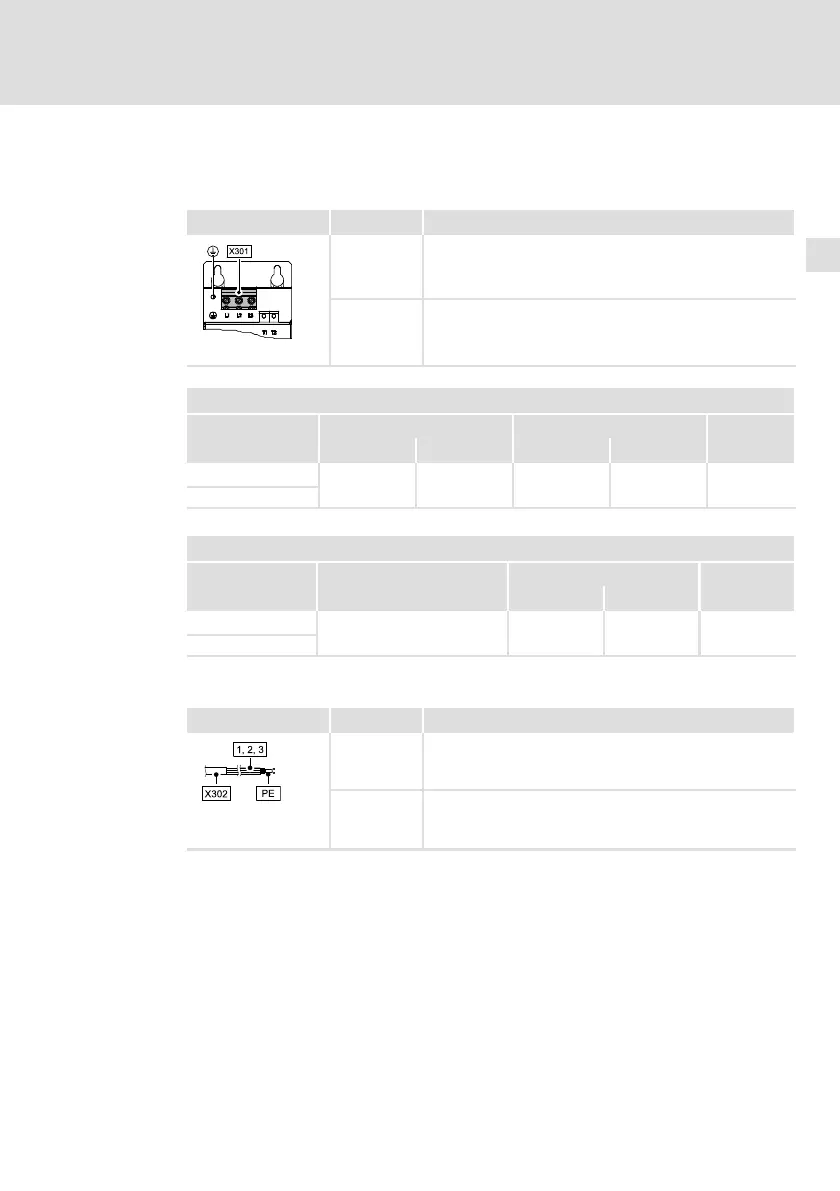

6.3 Données de raccordement
Réseau d’alimentation
Bornier X301 Inscription Description
L1
L2
L3
Raccordement des phases réseau L1, L2, L3
 Raccordement du conducteur de protection côté réseau
avec cosse à œillet M5
SSP94NF106
Spécifications pour bornier
Section max. de câble Couple de serrage

[mm
2
] [AWG] [Nm] [lb−in]
E94AZxP0084
10 6 1.2 ... 1.5 10.6 ... 13.3 PH1
E94AZxP0294
Données de raccordement à PE
Æ Couple de serrage

[mm] [Nm] [lb−in]
E94AZxP0084
M5
3 26.5 SW 8
E94AZxP0294
Appareil de base
Câble X302 Inscription Description
1
2
3
Câble de sortie du filtre (tresse Avec embouts, couleur BK)
PE Conducteur de protection côté sortie (tresse avec cosse à
fourche M5, couleur GN/YE)
SSP94FF007
