Consignes de sécurité
Surveillance de la température du moteur
Moteurs avec motoventilation ou refroidissement naturel
2

146
EDKCSEX064 DE/EN/FR 6.0

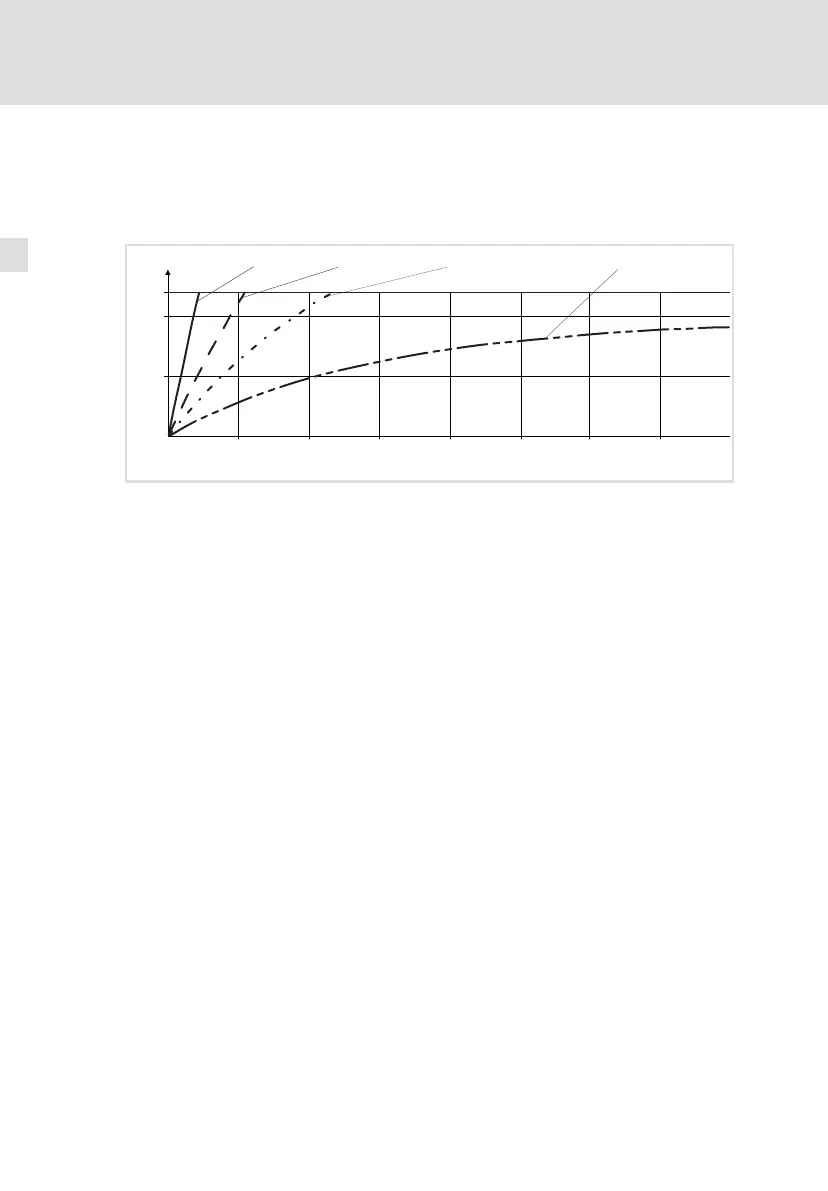

Lecture du temps de déclenchement sur le graphique
Graphique permettant de déterminer les temps de déclenchement pour un
moteur avec une constante de temps thermique de 5 min (réglage Lenze en
C0128) :
I = 3 × I
Mot N
0
50
100
120
0 100 200 300 400 500 600 700 8
0
L [%]
I = 2 × I
Mot N
I = 1.5 × I
Mot N
I = 1 × I
Mot N
9300STD105
Fig.2−1 Surveillance I
2
× t : temps de déclenchement pour courants moteurs et seuils de
déclenchement différents
I
Mot
Courant moteur actuel C0054)
I
N
Courant moteur assigné (C0088)
L Charge I
2
x t du moteur (affichage : C0066)
t Temps
