Installation électrique
Partie puissance
Raccordement du frein de parking
5
171
EDKCSEX064 DE/EN/FR 6.0
5.2.3.3 Caractéristiques requises pour le câble du frein
ƒ Utiliser un câble système Lenze avec câble de frein intégré.
– Appliquer le blindage du câble de frein séparément.
ƒ Longueur : 50 m max.
ƒ Si la pose d’un câble de frein distinct est requise, ce dernier doit être
blindé.
Remarque importante !
La surveillance du raccordement du frein entraîne une chute de
tension constante supplémentaire de 1.5 V. Cette chute de tension
peut être compensée par une tension supérieure à l’entrée du câble.
La tension nécessaire sur X6/B+ et X6/B− pour les câbles système Lenze se
calcule comme suit :
U
K
[V] + U
B
[V] ) 0.08
ƪ
V
m @ A
ƫ
@ L
L
[m] @ I
B
[A] ) 1.5[V]
U
K
Tension nécessaire sur 6X/B+ et X6/B− [V]
U
B
Tension de fonctionnement nominale du frein [V]
L
L
Longueur du câble de frein [m]
I
B
Courant du frein [A]
B+
B-
X6
BD2
BD1
X25
+
+23 ... +30 V DC
max. 1.5 A
F 1.6 A
_
+
_
1.5 A
M
3~
+
"
"
ECSXA017

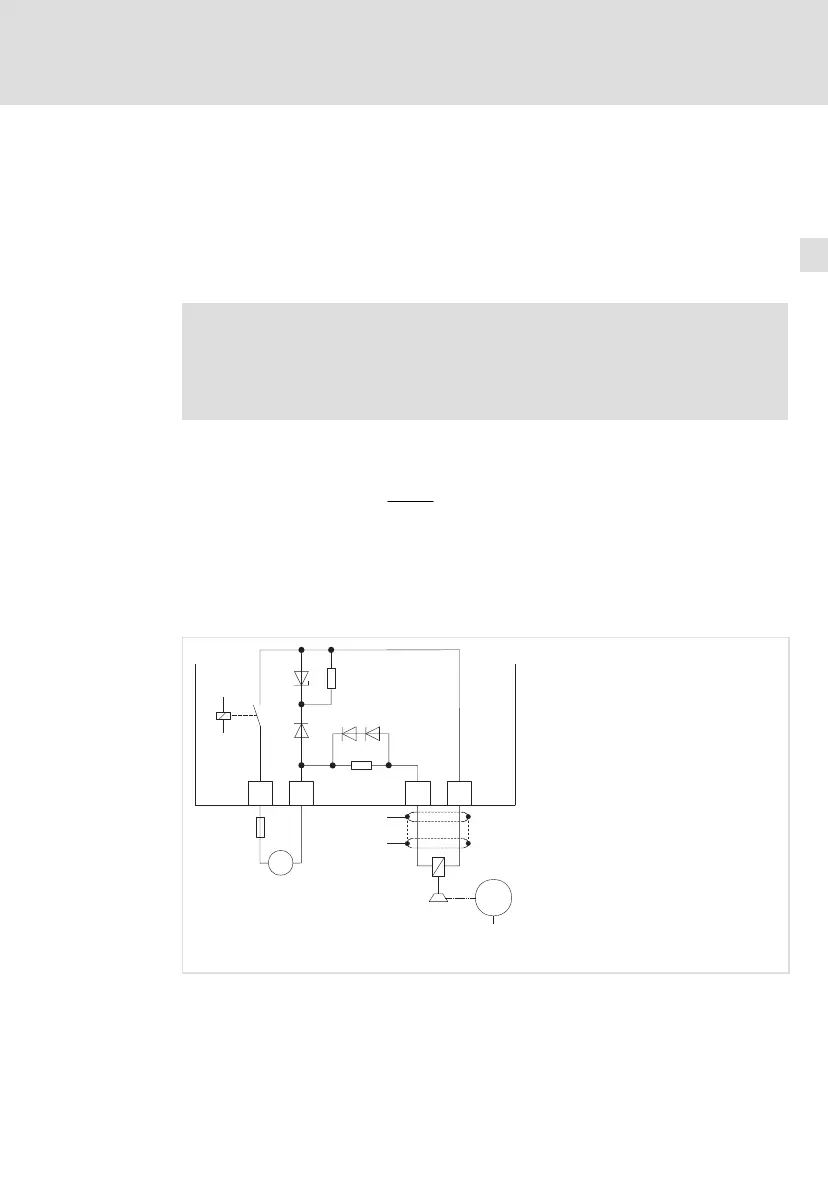

Fig.5−4 Raccordement du frein de parking à X25
Raccordement de blindage relié à la terre fonctionnelle par une surface
importante (voir les instructions de montage de la fixation de blindage
ECSZS000X0B)
