Elektrische Installation
Systembus (CAN) verdrahten
5
55
EDKCSEX064 DE/EN/FR 6.0
ECS_COB003

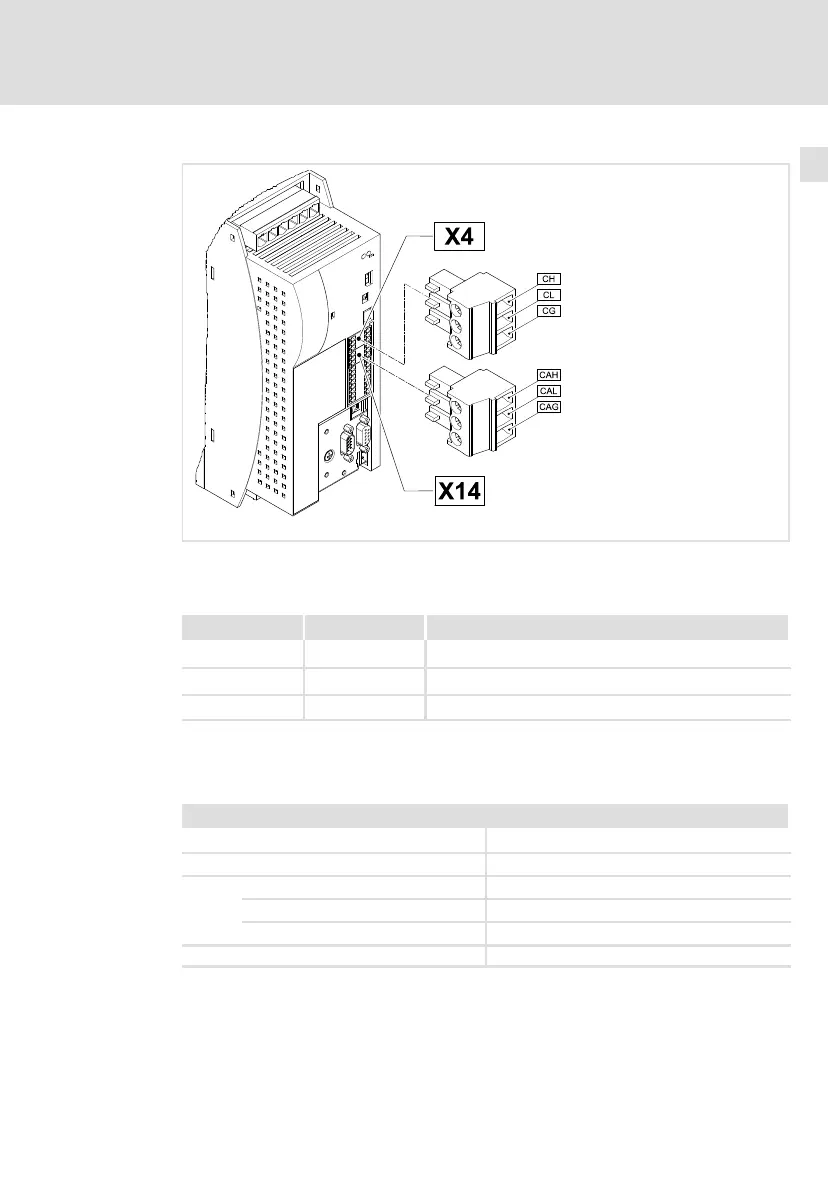

Abb. 5−10 Busanschlüsse am Antriebsregler
Belegung der Steckerleisten
X4 (CAN) X14 (CAN−AUX) Beschreibung
CH CAH CAN−HIGH
CL CAL CAN−LOW
CG CAG Bezugspotenzial
Spezifikation des Übertragungskabels
Wir empfehlen CAN−Kabel nach ISO 11898−2 zu verwenden:
CAN−Kabel nach ISO 11898−2
Kabeltyp Paarverseilt mit Abschirmung
Impedanz 120 W (95 ... 140 W)
Leitungswiderstand/−querschnitt
Kabellänge £ 300 m £ 70 mW/m / 0.25 0.34 mm
2
(AWG22)
Kabellänge 301 1000 m £ 40 mW/m / 0.5 mm
2
(AWG20)
Signallaufzeit £ 5 ns/m
