Elektrische Installation
Rückführsystem verdrahten
Leitfrequenzeingang/−ausgang (Encoder−Nachbildung)
5
66
EDKCSEX064 DE/EN/FR 6.0
ƒ 2 bis 3 Slaves am Master:
ECS−Achsmodule über den Leitfrequenzverteiler EMF2132IB mit Master−
Leitfrequenzleitung EYD0017AxxxxW01W01 und Slave−Leitfrequenzlei-
tung EYD0017AxxxxW01S01 verdrahten.
X8 X8 X8X8
0 111
E-Shaft Master Slave 3
Slave 2
Slave 1
X
S
PLC
X4X4
X4X4
120
ECS ECS ECS ECS
X1
X5
X2
X3
X4
EMF2132IB
120120
X14X14
X14X14
120120
120
ECSXP001

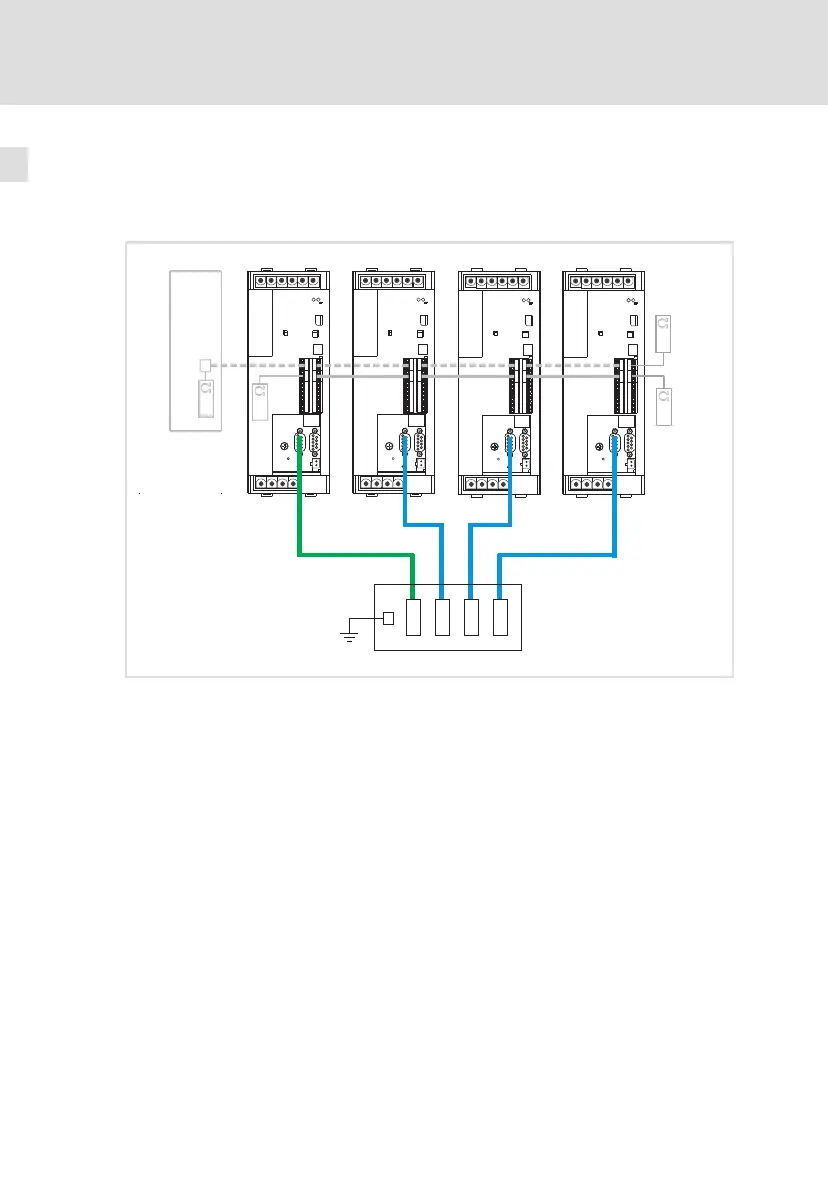

Abb. 5−16 ECS−Achsmodule im Leitfrequenz−Verbund mit Leitfrequenzverteiler EMF2132IB
PLC Übergeordnete Steuerung (PLC) oder ein PLC−Gerät zur Steuerung des
Antriebsverbundes
E−Shaft
Master
Leitwert−Master (Achsmodul ECSxP)
Slave 1...3 Slave 1, Slave 2, Slave 3 (Achsmodul ECSxP)
Master−Leitfrequenzleitung EYD0017AxxxxW01W01 (Buchse/Buchse)
Slave−Leitfrequenzleitung EYD0017AxxxxW01S01 (Stecker/Buchse)
Tipp!
"xxxx" in den Typen−Bezeichnungen der Leitfrequenzleitungen
dient als Platzhalter für die Angabe der Leitungslänge in Dezimeter.
Beispiel: EYD0017A0015W01W01 ® Leitungslänge = 15 dm
