Elektrische Installation
Spannungsversorgung
6
EDK2191DB DE/EN/FR 2.0
17
H2_SpgVersorgg−Steckerleiste_Schraubanschl_15
Externe Spannungsversorgung
Hinweis!
Verwenden Sie bei externer Spannungsversorgung und bei größeren
Entfernungen zwischen den Schaltschränken in jedem Schaltschrank immer
ein separates und nach EN 61800−5−1 sicher getrenntes Netzteil (SELV/PELV).
Die externe Spannungsversorgung des Kommunikationsmoduls ...
ƒ ist notwendig, wenn beim Ausfall der Versorgung des Grundgerätes die
Kommunikation über den Feldbus bestehen bleiben soll.
ƒ erfolgt über die 2−polige Steckerleiste mit Schraubanschluss (24 V DC):
Klemme Beschreibung
+ Externe Spannungsversorgung
U = 24VDC(20.4 V − 0%... 28.8 V +0%)
I = 85 mA
− Bezugspotenzial für externe Spannungsversorgung
ƒ Der Zugriff auf Parameter eines vom Netz getrennten Grundgerätes ist nicht
möglich.

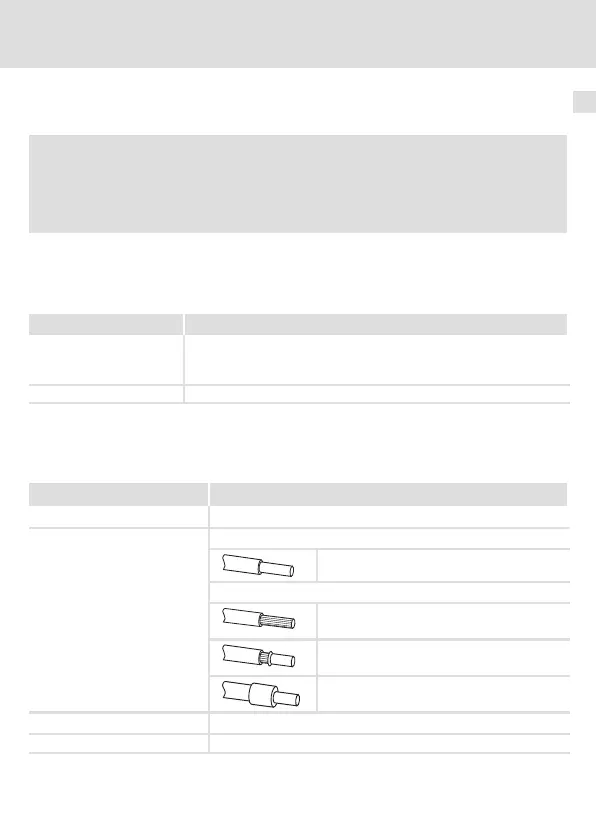

Daten der Anschlussklemmen
Bereich Werte
Elektrischer Anschluss Steckerleiste mit Schraubanschluss
Anschlussmöglichkeiten
starr:
1.5 mm
2
(AWG 16)
flexibel:
ohne Aderendhülse
1.5 mm
2
(AWG 16)
mit Aderendhülse, ohne Kunststoffhülse
1.5 mm
2
(AWG 16)
mit Aderendhülse, mit Kunststoffhülse
1.5 mm
2
(AWG 16)
Anzugsmoment 0.5 ... 0.6 Nm (4.4 ... 5.3 lb−in)
Abisolierlänge 6 mm
