Lenze EMF2191IB - Raccordement POWERLINK

6 Installation électrique
Raccordement POWERLINK
EDK2191DB DE/EN/FR 2.0
50

H2_PowerlinkAnschluss−Merker_hidden_kabelspez
Raccordement POWERLINK
Le module de communication peut être raccordé au bus de terrain à l’aide d’un câble droit
Ethernet standard en vente dans le commerce (voir "Spécifications du câble Ethernet"
(51)).
 Remarque importante !
Enficher ou retirer le connecteur du câble Ethernet verticalement (angle droit)
afin d’éviter tout endommagement de la prise RJ45.

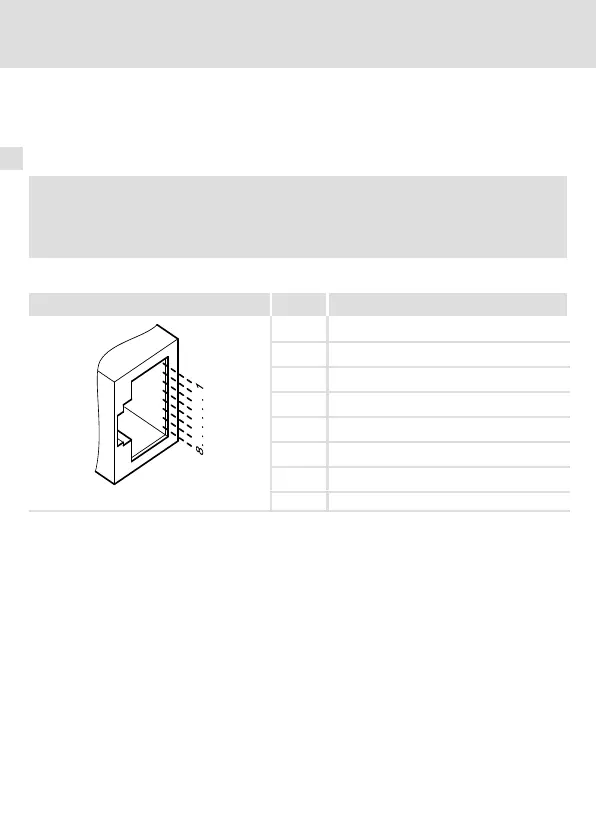

Affectation des broches
Prise RJ45 Broche Signal
1 Tx +
2 Tx −
3 Rx +
4 −
5 −
6 Rx −
7 −
E94AYCXX004C
8 −
 Conseil !
Les interfaces POWERLINK sont dotées d’une fonction Auto−MDIX. Cette
fonction permet d’adapter la polarité des prises RJ45 de manière à pouvoir
établir une liaison indépendamment de l’ordre des phases de l’autre interface
POWERLINK raccordée et du type de câble utilisé (câble droit standard ou câble
croisé).
