Installation électrique
Alimentation
6
EDK2191DB DE/EN/FR 2.0
53
H2_SpgVersorgg−Steckerleiste_Schraubanschl_15
Alimentation externe
Remarque importante !
En cas d’alimentation externe et d’écarts importants entre les armoires
électriques, toujours utiliser un bloc d’alimentation avec coupure de sécurité
(SELV/PELV) distinct et conforme à la norme EN 61800−5−1 pour chaque
armoire électrique.
L’alimentation externe du module de communication ...
ƒ est nécessaire pour maintenir la communication par bus en cas de coupure de
l’alimentation de l’appareil de base ;
ƒ s’effectue via le bornier enfichable à vis à 2 bornes (24 V CC) :
Borne Description
+ Alimentation externe
U = 24VCC(20.4 V − 0%... 28.8 V +0%)
I = 85 mA
− Potentiel de référence pour l’alimentation externe
ƒ L’accès aux paramètres d’un appareil de base coupé du réseau est impossible.

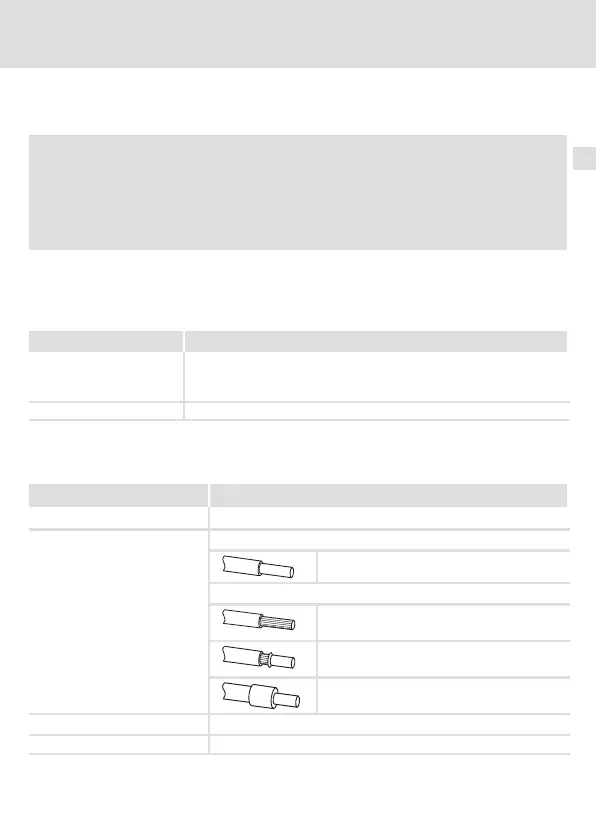

Spécifications pour bornier de raccordement
Domaine Spécifications
Raccordement électrique Bornier à vis
Possibilités de raccordement
Fixe :
1.5 mm
2
(AWG 16)
Souple :
sans embout
1.5 mm
2
(AWG 16)
avec embout, sans cosse en plastique
1.5 mm
2
(AWG 16)
avec embout et cosse en plastique
1.5 mm
2
(AWG 16)
Couple de serrage 0.5... 0.6 Nm (4.4 ... 5.3 lb−in)
Longueur du fil dénudé 6 mm
