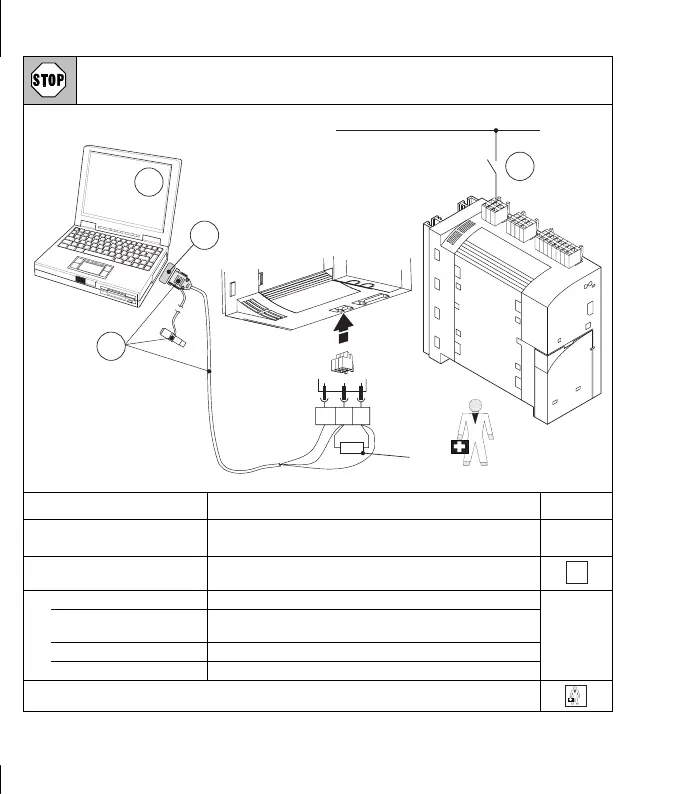

Funktionskontrolle Drive PLC
Die Verbindung zwischen PC und Drive PLC mit dem PC-Systembusmodul nur bei ausgeschalteten
Geräten herstellen!
0
l
Drive PLC
Developer Studio
GND
LOW
HI
X5
120W
+18…30VDC/0V
1
4
3
2
?
82plc017
Schritt Bemerkung siehe auch
c
PC-Systembusmodul
anschließen
z Busabschlußwiderstand (120 Ω) nicht vergessen.
z Anleitung zum Systembusmodul beachten.
d
Versorgungsspannung für
Drive PLC zuschalten.
Gleichspannung von +18 ... 30 V erlaubt
7
e
PC einschalten Software Drive PLC Developer Studio (DDS) starten.
Kommunikationsparameter
einstellen
“Drive PLC Developer Studio - Erste Schritte”, Kap. 4.4.2
Beispiel-Projekt laden “Drive PLC Developer Studio - Erste Schritte”, Kap. 4.4
Programm starten “Drive PLC Developer Studio - Erste Schritte”, Kap. 4.4.4
Störungen während der Inbetriebnahme oder während des Betriebs?
?
?
