P
Installation conforme CEM
EDK10200EV3 DE/EN/FR 5.0
L
SM
PES
PES
PE
PE
PE
1
3
0
120
2

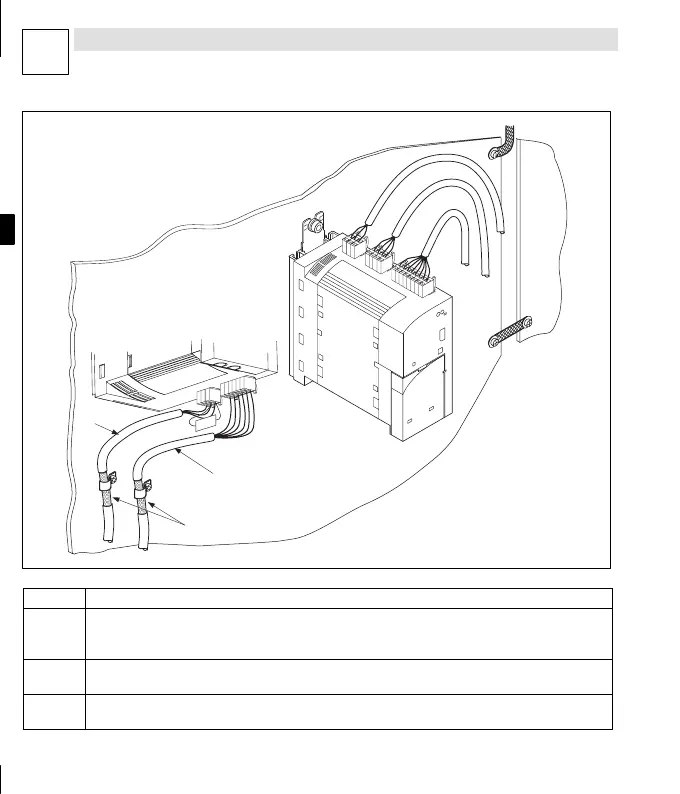

Abb. 1-27
plc013
Plaque de montage avec surface conductrice
Relier le blindage par une surface importante avec le potentiel PE (PES : terminaison blindage HF
par raccordement PE).
Utiliser les colliers de fixation compris dans l’emballage.
Câble signaux pour signaux d’entrée et de sortie analogiques
Toujours utiliser des câbles blindés.
Câble signaux pour bus système (CAN), avec résistance d’extrémité de bus (120 Ω)
Toujours utiliser des câbles blindés.
