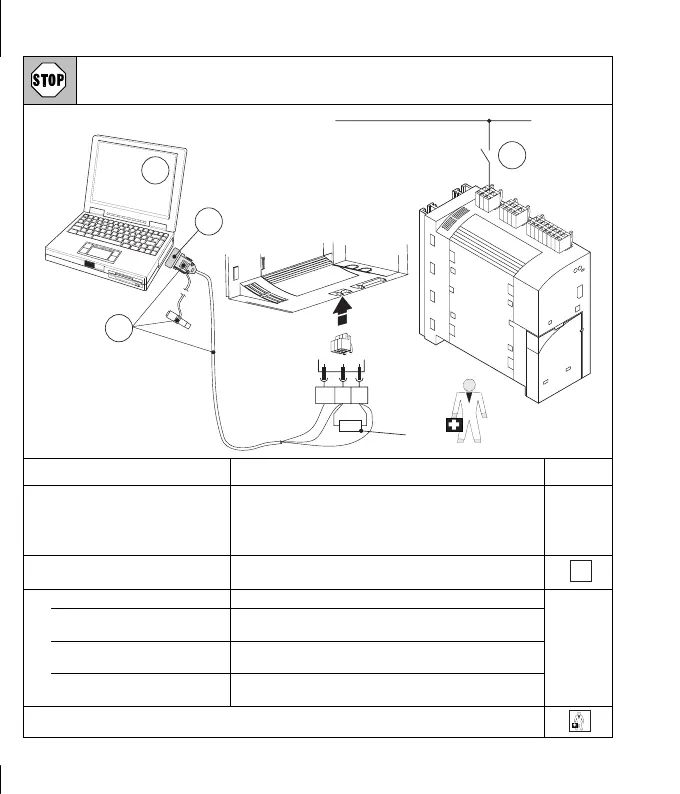

Contrôle fonctionnel du Drive PLC
Ne réaliser le raccordement du module bus système entre le PC et le Drive PLC qu’après vous être
assuré que les a ppareils étaient hors tension.
0
l
Drive PLC
Developer Studio
GND
LOW
HI
X5
120
+18 … 30 VDC / 0 V
1
4
3
2
?
82plc017
Etape Remarque Voir aussi
c
Raccorder le module bus
système PC.
z Ne pas oublier la résistance d’extrémité de bus
(120 Ω).
z Tenir compte des instructions de mise en service du
module bus système.
d
Appliquer la tension
d’alimentation sur le Drive PLC.
Tension continue autorisée : +18 ... 30 V
7
e
Démarrer le PC. Lancer le logiciel Drive PLC Developer Studio (DDS).
Régler les paramètres de
communication.
“Drive PLC Developer Studio - Premiers pas”,
chap. 4.4.2
Charger le projet exemple. “Drive PLC Developer Studio - Premiers pas”,
chap. 4.4
Lancer le programme. “Drive PLC Developer Studio - Premiers pas”,
chap. 4.4.4
Problèmes de mise en service ou défauts de fonctionnement ?
?
?
