Raccordement des borniers de commande
P
EDK10200EV3 DE/EN/FR 5.0
SR
L

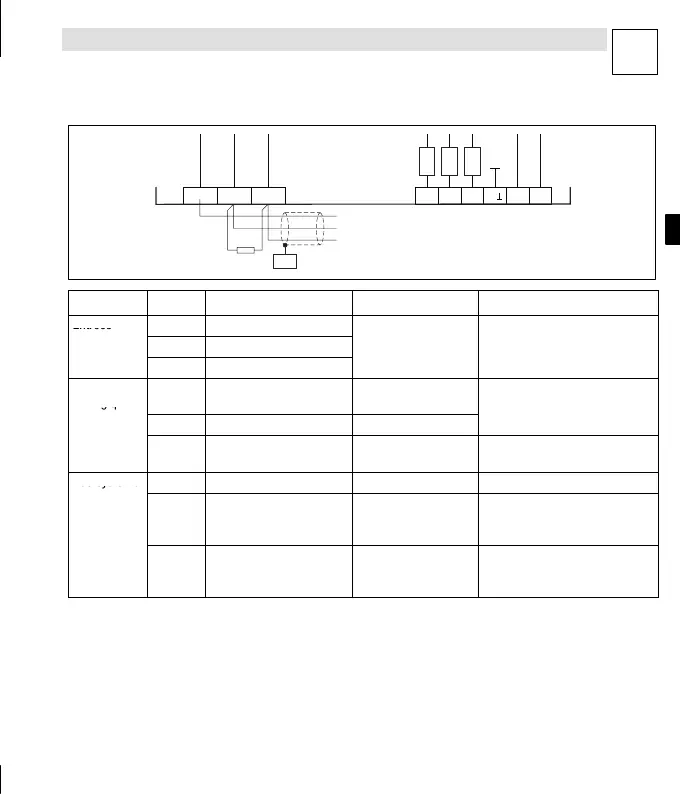

Borniers sur la face inférieure de l’appareil
Abb. 1-31
plc003
X4
X5
AI1GND LOW HI AI2
AI3
AOV AOIA
100K
100K
100K
120
CAN-CG
CAN-LO
CAN-HI
PES
Borne Fonction Niveau Données
Entrées
X4/AI1 Entrée programmable 1
analogiques
X4/AI2 Entrée programmable 2
-10V...+10V Résolution : 10 bits + signe
X4/AI3 Entrée programmable 3
...
Sorties
analogiques
X4/AOV Sortie tension
-10V...+10V/2
mA maxi
Résolution : 10 bits + signe
X4/AOI Sortie courant
-20mA...+20mA
Précision : ±0,5 %
X4/A⊥ Masse des entrées et
sorties analogiques
- -
Bus système
X5/GND CAN-GND
Potentiel de référence
-
(CAN)
X5/LOW CAN-LOW Bus système LOW
(BAS) (ligne de
données)
-
X5/HI CAN-HIGH Bus système HIGH
(HAUT) (ligne de
données)
-
