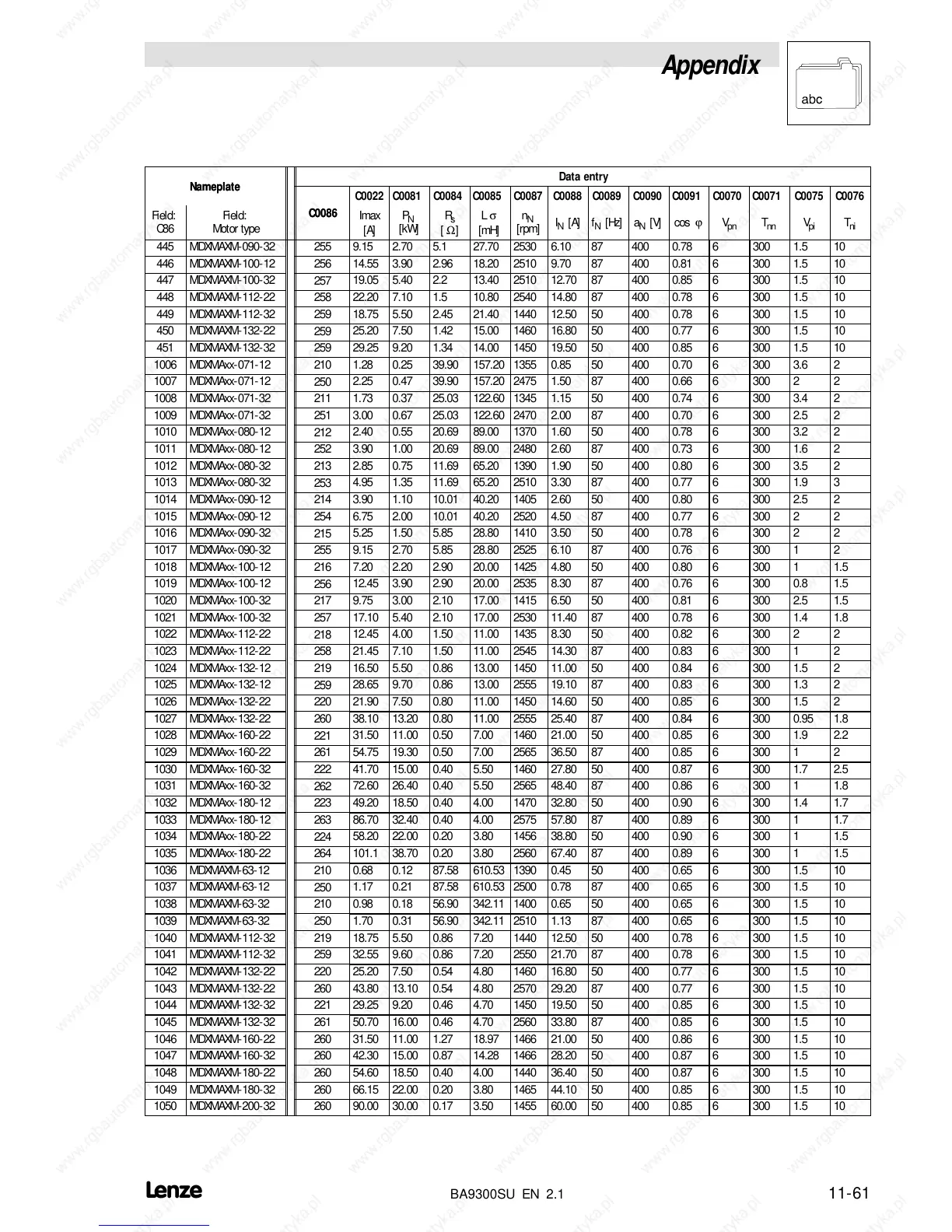

Lenze EVS9322-ES - Page 180

Appendix
11-61

BA9300SU EN 2.1
Nameplate
Data entry
Nameplate
C0076C0075C0071C0070C0091C0090C0089C0088C0087C0085C0084C0081C0022
C0086
Field:
C86
T
ni
V
pi
T
nn
V
pn
cos ϕa
N
[V]f
N
[Hz]I
N
[A]
n
N
[rpm]
L σ
[mH]
R
s
[ Ω]
P
N
[kW]
Imax
[A]
C0086
Field:
Motor type
445 MDXMAXM-090-32
255
9.15 2.70 5.1 27.70 2530 6.10 87 400 0.78 6 300 1.5 10
446 MDXMAXM-100-12
256
14.55 3.90 2.96 18.20 2510 9.70 87 400 0.81 6 300 1.5 10
447 MDXMAXM-100-32
257
19.05 5.40 2.2 13.40 2510 12.70 87 400 0.85 6 300 1.5 10
448 MDXMAXM-112-22
258
22.20 7.10 1.5 10.80 2540 14.80 87 400 0.78 6 300 1.5 10
449 MDXMAXM-112-32
259
18.75 5.50 2.45 21.40 1440 12.50 50 400 0.78 6 300 1.5 10
450 MDXMAXM-132-22
259
25.20 7.50 1.42 15.00 1460 16.80 50 400 0.77 6 300 1.5 10
451 MDXMAXM-132-32
259
29.25 9.20 1.34 14.00 1450 19.50 50 400 0.85 6 300 1.5 10
1006 MDXMAxx-071-12
210
1.28 0.25 39.90 157.20 1355 0.85 50 400 0.70 6 300 3.6 2
1007 MDXMAxx-071-12
250
2.25 0.47 39.90 157.20 2475 1.50 87 400 0.66 6 300 2 2
1008 MDXMAxx-071-32
211
1.73 0.37 25.03 122.60 1345 1.15 50 400 0.74 6 300 3.4 2
1009 MDXMAxx-071-32
251
3.00 0.67 25.03 122.60 2470 2.00 87 400 0.70 6 300 2.5 2
1010 MDXMAxx-080-12
212
2.40 0.55 20.69 89.00 1370 1.60 50 400 0.78 6 300 3.2 2
1011 MDXMAxx-080-12
252
3.90 1.00 20.69 89.00 2480 2.60 87 400 0.73 6 300 1.6 2
1012 MDXMAxx-080-32
213
2.85 0.75 11.69 65.20 1390 1.90 50 400 0.80 6 300 3.5 2
1013 MDXMAxx-080-32
253
4.95 1.35 11.69 65.20 2510 3.30 87 400 0.77 6 300 1.9 3
1014 MDXMAxx-090-12
214
3.90 1.10 10.01 40.20 1405 2.60 50 400 0.80 6 300 2.5 2
1015 MDXMAxx-090-12
254
6.75 2.00 10.01 40.20 2520 4.50 87 400 0.77 6 300 2 2
1016 MDXMAxx-090-32
215
5.25 1.50 5.85 28.80 1410 3.50 50 400 0.78 6 300 2 2
1017 MDXMAxx-090-32
255
9.15 2.70 5.85 28.80 2525 6.10 87 400 0.76 6 300 1 2
1018 MDXMAxx-100-12
216
7.20 2.20 2.90 20.00 1425 4.80 50 400 0.80 6 300 1 1.5
1019 MDXMAxx-100-12
256
12.45 3.90 2.90 20.00 2535 8.30 87 400 0.76 6 300 0.8 1.5
1020 MDXMAxx-100-32
217
9.75 3.00 2.10 17.00 1415 6.50 50 400 0.81 6 300 2.5 1.5
1021 MDXMAxx-100-32
257
17.10 5.40 2.10 17.00 2530 11.40 87 400 0.78 6 300 1.4 1.8
1022 MDXMAxx-112-22
218
12.45 4.00 1.50 11.00 1435 8.30 50 400 0.82 6 300 2 2
1023 MDXMAxx-112-22
258
21.45 7.10 1.50 11.00 2545 14.30 87 400 0.83 6 300 1 2
1024 MDXMAxx-132-12
219
16.50 5.50 0.86 13.00 1450 11.00 50 400 0.84 6 300 1.5 2
1025 MDXMAxx-132-12
259
28.65 9.70 0.86 13.00 2555 19.10 87 400 0.83 6 300 1.3 2
1026 MDXMAxx-132-22
220
21.90 7.50 0.80 11.00 1450 14.60 50 400 0.85 6 300 1.5 2
1027 MDXMAxx-132-22
260
38.10 13.20 0.80 11.00 2555 25.40 87 400 0.84 6 300 0.95 1.8
1028 MDXMAxx-160-22
221
31.50 11.00 0.50 7.00 1460 21.00 50 400 0.85 6 300 1.9 2.2
1029 MDXMAxx-160-22
261
54.75 19.30 0.50 7.00 2565 36.50 87 400 0.85 6 300 1 2
1030 MDXMAxx-160-32
222
41.70 15.00 0.40 5.50 1460 27.80 50 400 0.87 6 300 1.7 2.5
1031 MDXMAxx-160-32
262
72.60 26.40 0.40 5.50 2565 48.40 87 400 0.86 6 300 1 1.8
1032 MDXMAxx-180-12
223
49.20 18.50 0.40 4.00 1470 32.80 50 400 0.90 6 300 1.4 1.7
1033 MDXMAxx-180-12
263
86.70 32.40 0.40 4.00 2575 57.80 87 400 0.89 6 300 1 1.7
1034 MDXMAxx-180-22
224
58.20 22.00 0.20 3.80 1456 38.80 50 400 0.90 6 300 1 1.5
1035 MDXMAxx-180-22
264
101.1 38.70 0.20 3.80 2560 67.40 87 400 0.89 6 300 1 1.5
1036 MDXMAXM-63-12
210
0.68 0.12 87.58 610.53 1390 0.45 50 400 0.65 6 300 1.5 10
1037 MDXMAXM-63-12
250
1.17 0.21 87.58 610.53 2500 0.78 87 400 0.65 6 300 1.5 10
1038 MDXMAXM-63-32
210
0.98 0.18 56.90 342.11 1400 0.65 50 400 0.65 6 300 1.5 10
1039 MDXMAXM-63-32
250
1.70 0.31 56.90 342.11 2510 1.13 87 400 0.65 6 300 1.5 10
1040 MDXMAXM-112-32
219
18.75 5.50 0.86 7.20 1440 12.50 50 400 0.78 6 300 1.5 10
1041 MDXMAXM-112-32
259
32.55 9.60 0.86 7.20 2550 21.70 87 400 0.78 6 300 1.5 10
1042 MDXMAXM-132-22
220
25.20 7.50 0.54 4.80 1460 16.80 50 400 0.77 6 300 1.5 10
1043 MDXMAXM-132-22
260
43.80 13.10 0.54 4.80 2570 29.20 87 400 0.77 6 300 1.5 10
1044 MDXMAXM-132-32
221
29.25 9.20 0.46 4.70 1450 19.50 50 400 0.85 6 300 1.5 10
1045 MDXMAXM-132-32
261
50.70 16.00 0.46 4.70 2560 33.80 87 400 0.85 6 300 1.5 10
1046 MDXMAXM-160-22
260
31.50 11.00 1.27 18.97 1466 21.00 50 400 0.86 6 300 1.5 10
1047 MDXMAXM-160-32
260
42.30 15.00 0.87 14.28 1466 28.20 50 400 0.87 6 300 1.5 10
1048 MDXMAXM-180-22
260
54.60 18.50 0.40 4.00 1440 36.40 50 400 0.87 6 300 1.5 10
1049 MDXMAXM-180-32
260
66.15 22.00 0.20 3.80 1465 44.10 50 400 0.85 6 300 1.5 10
1050 MDXMAXM-200-32
260
90.00 30.00 0.17 3.50 1455 60.00 50 400 0.85 6 300 1.5 10
