INSTALLATION DE LA BORNE
ÉTAPE 1 ÉTAPE 2

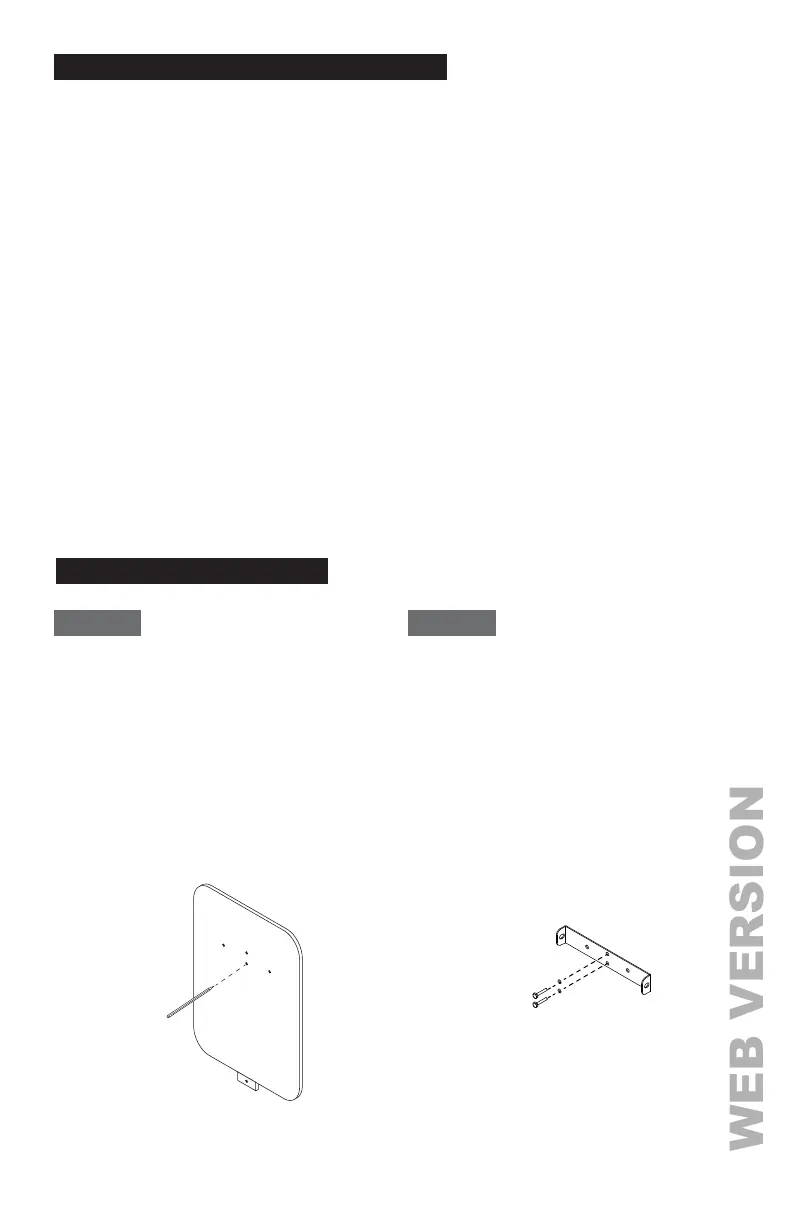

Utiliser le gabarit fourni pour percer des trous
dans le mur afin de pouvoir fixer le support de
la borne et celui du câble, le cas échéant (le
support à câble n’est pas fourni).
REMARQUE : il faut suivre les exigences applicables
en matière d’accessibilité quand on choisit la hauteur
des supports. Ce produit doit être fixé de manière
à ce que son boîtier soit à une hauteur de 24 à 48
po (environ 60 à 120 cm) du sol, conformément à
l’article 625 du NEC.
• en présence de murs de maçonnerie, utiliser les
boulons d’expansion en les serrant à un couple de
78 lb·po (8,8 N·m);
• en présence de murs de finition posés sur des
montants de bois, utiliser les vis à bois en les
serrant à un couple de 26 lb·po (3 N·m).
Fixer le ou les supports au mur au moyen des
ferrures appropriées :
COMPOSANTS ET OUTILS RECOMMANDÉS
• Accessoires et composants fournis :
- support de fixation;
- gabarit de montage;
- vis Torx T30 [2] pour fixer la borne au support;
- boulons à expansion de 1/4 po (6,35 mm) [3];
- vis à bois no 8 [3];
- connecteurs à sertir [3].
• Composants fournis par l’installateur :
- un conduit de calibre normalisé convenant aux fils d’alimentation
• Outils recommandés :
- tournevis Torx T30;
- tournevis Torx T20;
- tournevis Phillips no 2;
- tournevis ordinaire (à lame plate) no 5;
- sertisseur.
On recommande d’utiliser les outils suivants pour procéder à l’installation de la borne de recharge
au moyen des composants ci-dessous.
