INSTALACIÓN DE LA ESTACIÓN PARA CARGAR

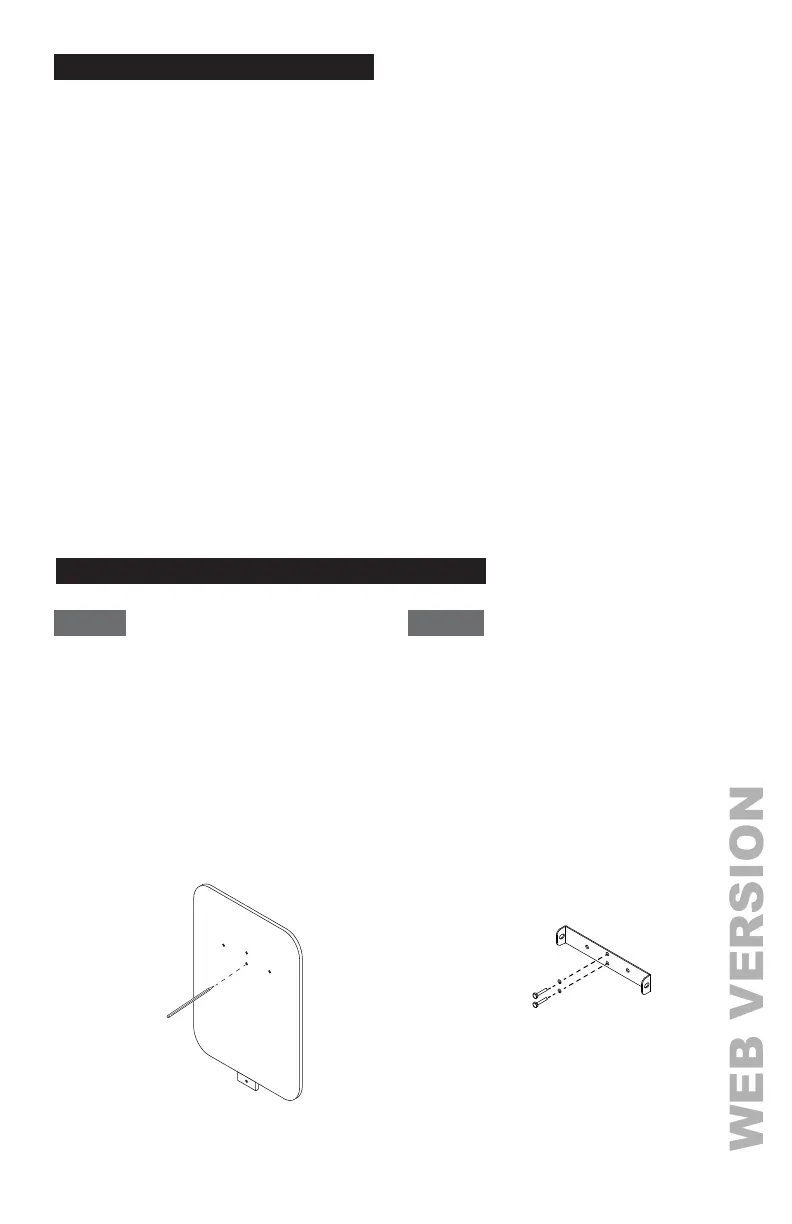

PASO 1 PASO 2
Use la plantilla suministrada para perforar
los agujeros en la pared para el soporte de
montaje y el sujetador de cable opcional (no
suministrado).
NOTA: Siga los requerimientos de acceso para la
posición de montaje. La unidad se debe instalar a
una altura suficiente que el almacenamiento de los
dispositivo estén entre 60 cm (24 pulgadas) y 1.2 m
(4 pies).de acuerdo al Artículo 625 de NEC.
• Para muros de mampostería de 0.6 cm (1/4 pulg),
use pernos de expansión usando una presión de
78 lb in (8.8 Nm).
• Para paredes acabadas soportadas por postes de
madera use tornillos para madera # 8 de 5 cm (2
pulg) o más grandes que la longitud del tornillo y
use una presión de 26 (3 Nm).
Asegure el soporte de montaje y el sujetador
de cable opcional (no suministrado) a la pared
con los pernos apropiados como sigue:
HERRAMIENTAS RECOMENDADAS
• Accesorios y componentes suministrados:
- Soporte de montaje
- Plantilla de montaje
- Pernos Torx T30 (x2) para asegurar la estación para cargar al soporte de montaje
- Pernos de expansión de 1/4 de pulgada (x3)
- Tornillos de madera Nº 8 (x3)
- Engarzadores terminales (x3)
• Componentes de instalación suministrados:
- Conducto del tamaño apropiado para el conductor de energía
• Herramientas recomendadas:
- Destornillador T30 Torx
- Destornillador T20 Torx
- Destornillador Phillips # 2
- Destornillador ranurado de cabeza plana #5
- Engarzador Terminal
Se recomiendan las siguientes herramientas para instalar la estación para cargar.
UP
UP
