12

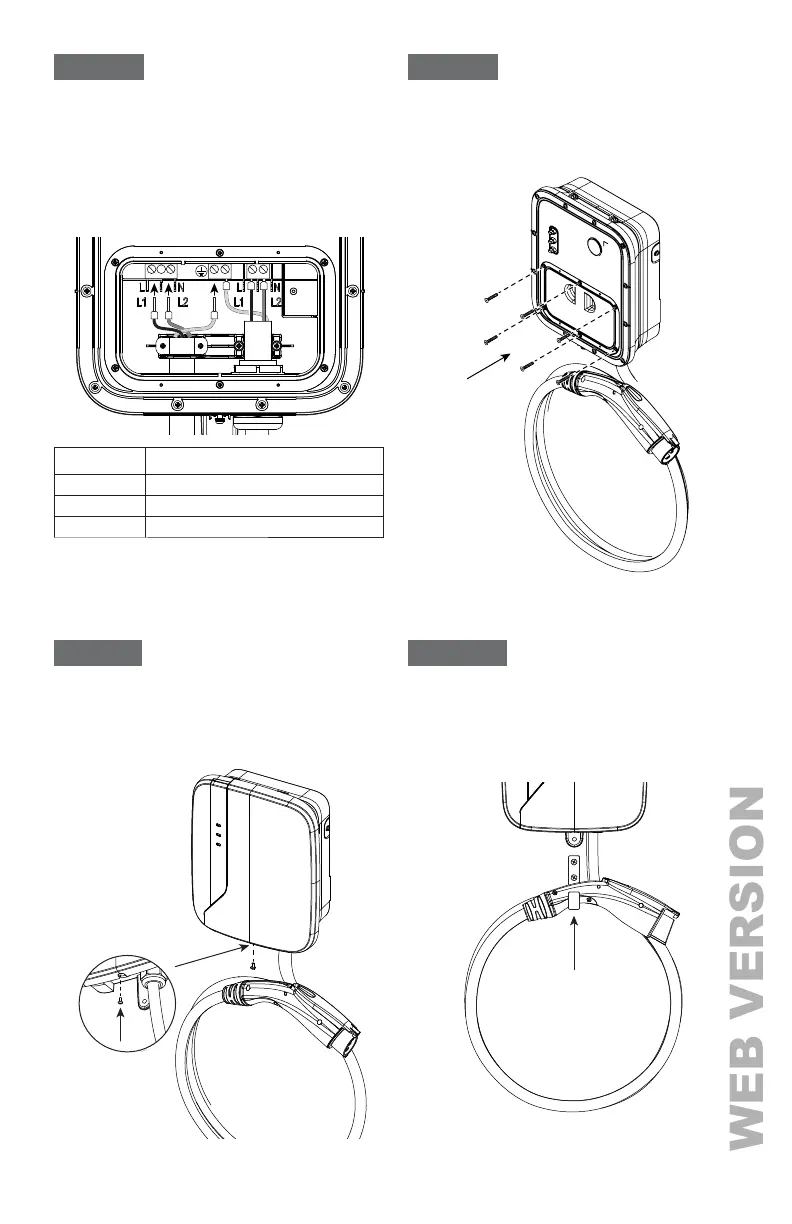

ÉTAPE 7
ÉTAPE 9
ÉTAPE 8
ÉTAPE 10
Utiliser des fils de calibre approprié avec des
connecteurs à pression homologués (bagues
et fourches) à leur extrémité pour effectuer
les terminaisons. Conserver des longueurs
suffisantes pour faciliter l’installation. Raccorder
chaque conducteur à l’endroit voulu et serrer les
vis à un couple de 19 lb·po (2,2 N·m).
Replacer le couvercle de la borne en alignant
les éléments de la charnière supérieure. Serrer
la vis inférieure en exerçant un couple de 10,4
lb·po (1,2 N·m).
Après chaque utilisation, s’assurer de placer
sécuritairement le cordon de recharge de manière
à éviter qu’il soit piétiné, accroché ou soumis à
d’autres contraintes ou risques d’endommagement.
REMARQUE : pour loger les fils, il faut employer
un conduit conforme à tous les codes et
normes d’électricité applicables à l’échelle locale,
territoriale et nationale.
Remettre le couvercle du compartiment de
câblage et serrer les vis en appliquant un couple
de 8,7 lb·po (1,0 N·m).
Support de câble
optionnel
(non fourni)
Modèle Type de fils (cuivre)
EVR40-B25 6 AWG, 90˚C
EVR30-B18 8 AWG, 75˚C or 90˚C
EVR30-R25 8 AWG, 75˚C or 90˚C
www.leviton.com/evrgreen
