1 DESCRIPCIÓN DEL PRODUCTO
1.1 Descripción General
Los medidores Series 1000 y 2000 de Leviton son medidores electrónicos
autoalimentados, con clasificación de transformador de corriente (TC)
en kilovatios-hora (kWh), diseñados para conexión permanente a un servicio eléctrico.
• Los medidores Serie 1000 están diseñados para servicios de 1 fase, 2 cables,
y 1 ó 2 fases, 3 cables, mientras que Los medidores Serie 2000 están diseñados
para servicios de 3 fases, 4 cables.
• Esta guía es para utilizarse con las unidades individuales Series 1000 y 2000.
• Estos medidores son adecuados para configuraciones en “Y” únicamente.
1.2 Características del Medidor
• Precisión tipo comercial con TC de núcleo sólido.
• Se utiliza con TC de núcleo sólido de 100mA, o de núcleo dividido fáciles de instalar.
• Pantalla LCD integrada que muestra datos de kWh.
• Salidas de impulsos aislados compatibles con Lectura Automática del Medidor (AMR).
• Indicador de diagnóstico de fase inversa.
• Garantía de 5 años.
1.3 Certificaciones del medidor
• Aprobado por UL para uso en los Estados Unidos y Canadá.
• Cumple con los requisitos de precisión estipulados en ANSI C12.10.
• Los medidores Serie 2000 están aprobados por el CTEP de California con TC
de núcleo sólido de 100A y 200A.
1.4 Descripción Física
Los medidores Serie 1000 y Serie 2000 individuales están disponibles en dos cajas:
1. En la Figura 1 se muestran las cajas de acero JIC grado industrial para
instalaciones en interiores.
27

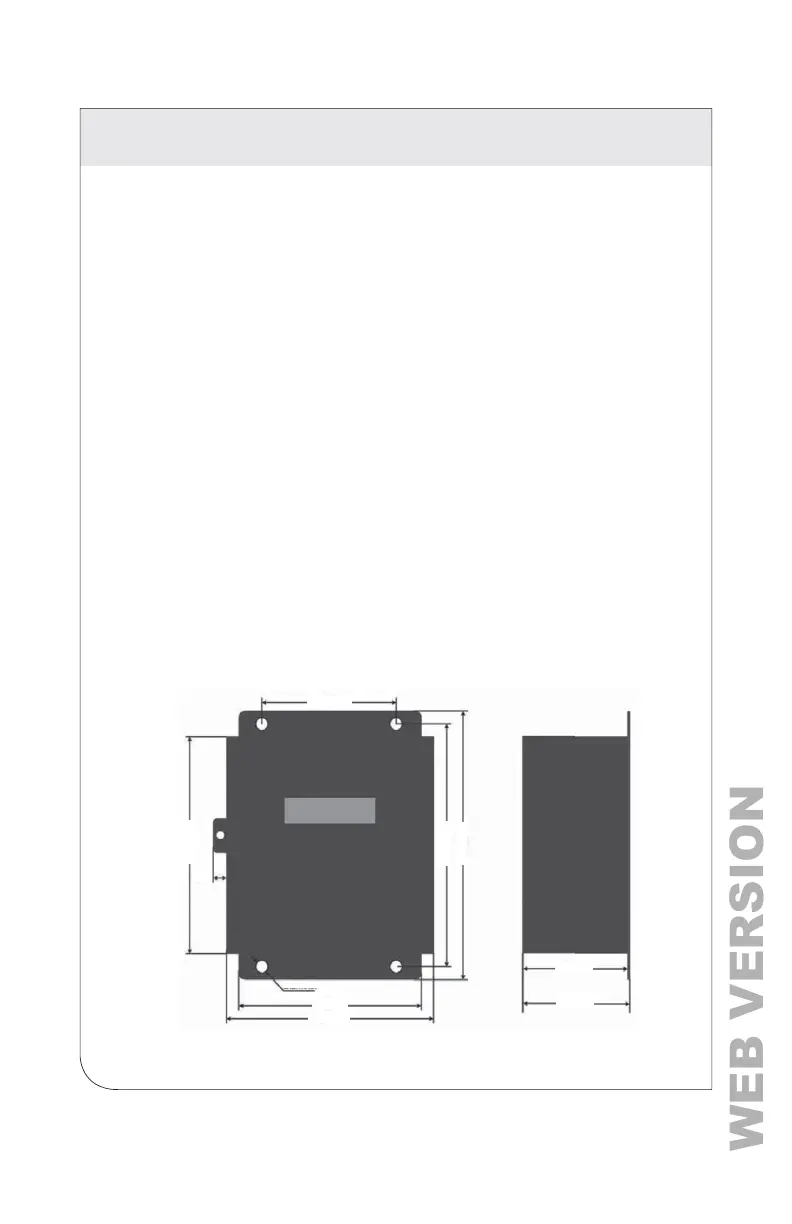

Figura 1: Dimensiones de la Caja de Acero
10.16 cm
15.72 cm
15.72 cm
15.72 cm
19.05 cm
12.7 cm
7.93 cm
8.25 cm
1.65
Diámetro
0.7937 cm
