Lewmar Swing Thruster Product and Installation Manual ref 500146 iss.3 | 25

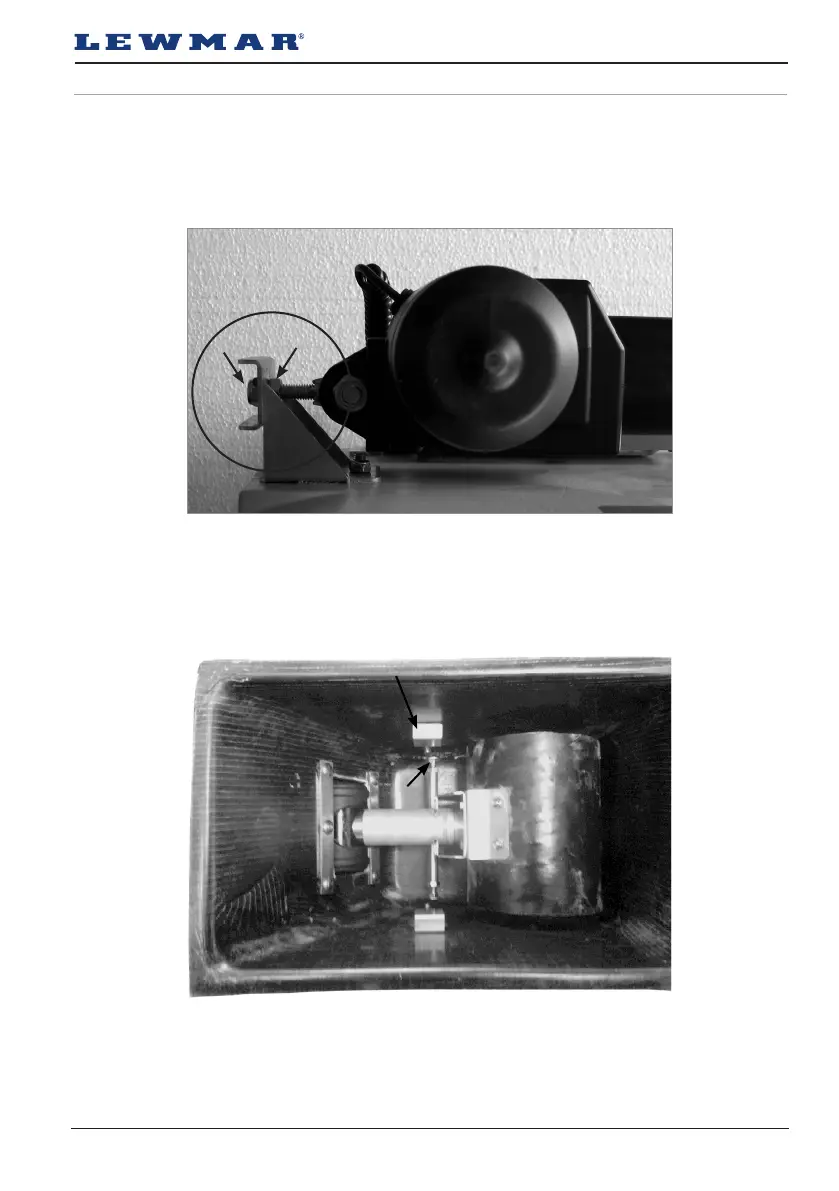

Wenn sich nach Abschluss der Installation herausstellen sollte, dass das Rohr in ausgeklappter Stellung nicht
weit genug nach unten reicht, kann man seine Stellung vertikal mit einer Stellschraube einstellen. Dazu die Mut-
ter (1) an der Vorderkante leicht lösen und die Sicherungsmutter (2) auf der Achterseite so weit anziehen, dass
der Wasserstrom durch das Rohr nicht durch den Rumpf behindert wird. Abschließend diese Einstellung durch
anziehen der Mutter (1) sichern.
1
2
3.11 Einstellungen
Anschließend stellen Sie die Auflageböcke (3) so ein, dass der seitliche Stützbolzen (4) mittig aufliegt, wenn das
Bugstrahlruder voll ausgefahren ist. Um das zu erreichen, lösen Sie die Mutter, die den jeweiligen Auflagebock
hält, verändern Sie dessen Position wie gewünscht und ziehen Sie die Mutter wieder fest.
3
4
Abschließend stellen Sie Stützbolzen (4) so ein, dass ein Abstand von 0,5 – 1mm zwischen den Enden der
Bolzens und dem seitlichen Auflagebock entsteht. Die Bolzen sollten die Auflageböcke nicht berühren, wenn das
Bugstrahlruder nicht benutzt wird.
