ESTABLECER CONEXIONES

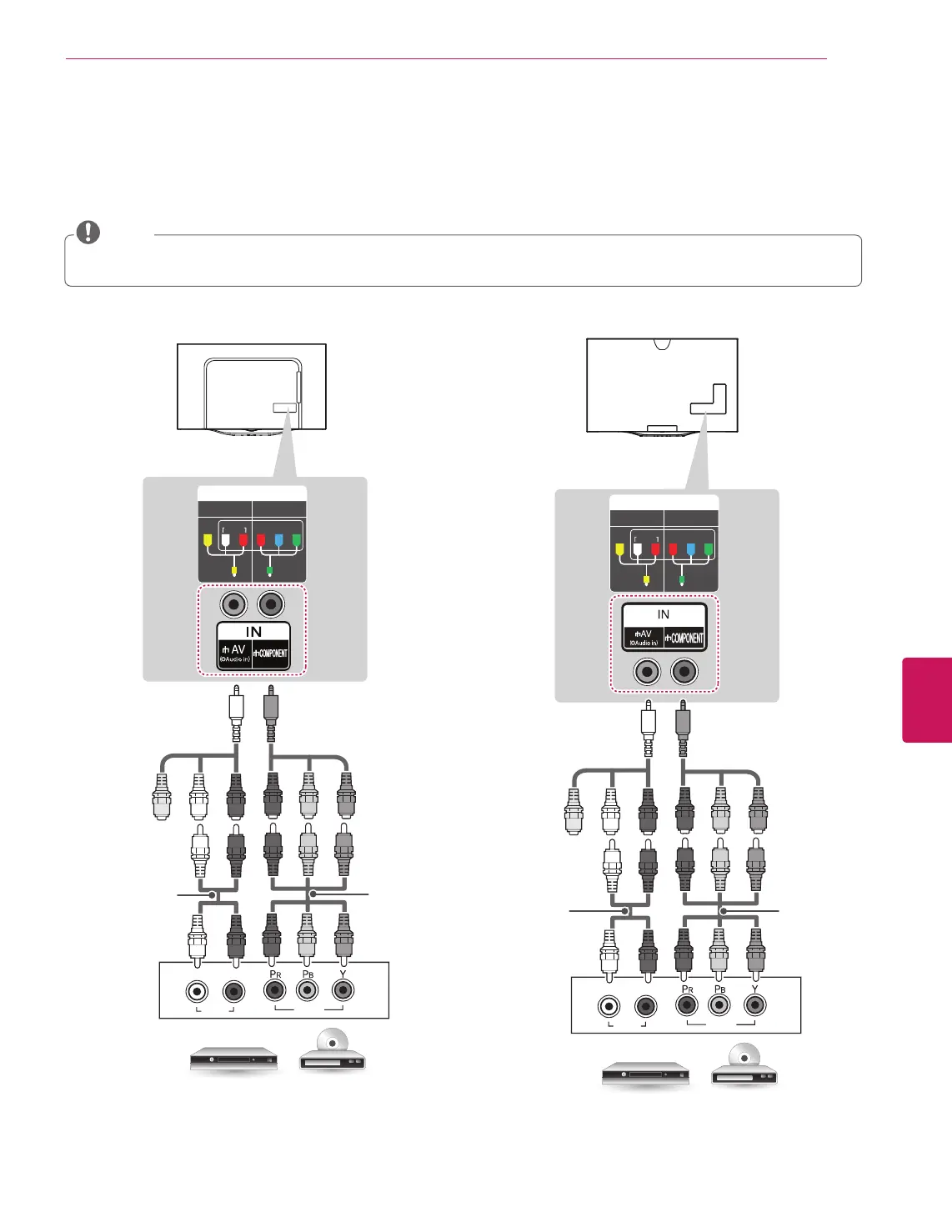

Conexión por componente
Transmite las señales de audio y video analógicas de un dispositivo externo al televisor. Conecte el dispositivo externo y el televisor
con el cable componente tal como se muestra en la siguiente ilustración.

Si la instalación de los cables no es la adecuada, podría proyectarse una imagen en blanco y negro o con colores distorsionados.

Revise y compruebe que los cables coincidan con las conexiones de color correspondientes.
NOTA
IN
COMPONENT AV
VIDEO AUDIO Y P B P R
VIDEO
AUDIO
L R
AMARILLO
AMARILLO
BLANCO
ROJO
ROJO
AZUL
VERDE
BLANCO
ROJO
ROJO
AZUL
VERDE
(Use el cable de video
compuesto que se
proporciona.)
DVD / Blu-Ray / Caja de cable HD
VERDE
(Use el cable de video
componente que se
proporciona.)
(*No incluido)
(*No incluido)
IN
COMPONENT AV
VIDEO AUDIO
Y P B P R
VIDEO
AUDIO
L R
AMARILLO
AMARILLO
BLANCO
ROJO
ROJO
AZUL
VERDE
BLANCO
ROJO
ROJO
AZUL
VERDE
(Use el cable de video
compuesto que se
proporciona.)
DVD / Blu-Ray / Caja de cable HD
VERDE
(Use el cable de video
componente que se
proporciona.)
(*No incluido) (*No incluido)
(Para 77EG970T)
(Para 55EC930T)
