Connecting the ACS IV Controller to the ACS IO
A maximum of 16 ACS IO’s can be connected to a single ACS IV Controller.
When there are multiple ACS IO, RS485 communication cable must be installed using the daisy
chain method.
Failure to do so may cause the ACS IV Controller to malfunction.
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
AC Smart IV
ACP IV
ACS IV Controller
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
ACS IV Controller

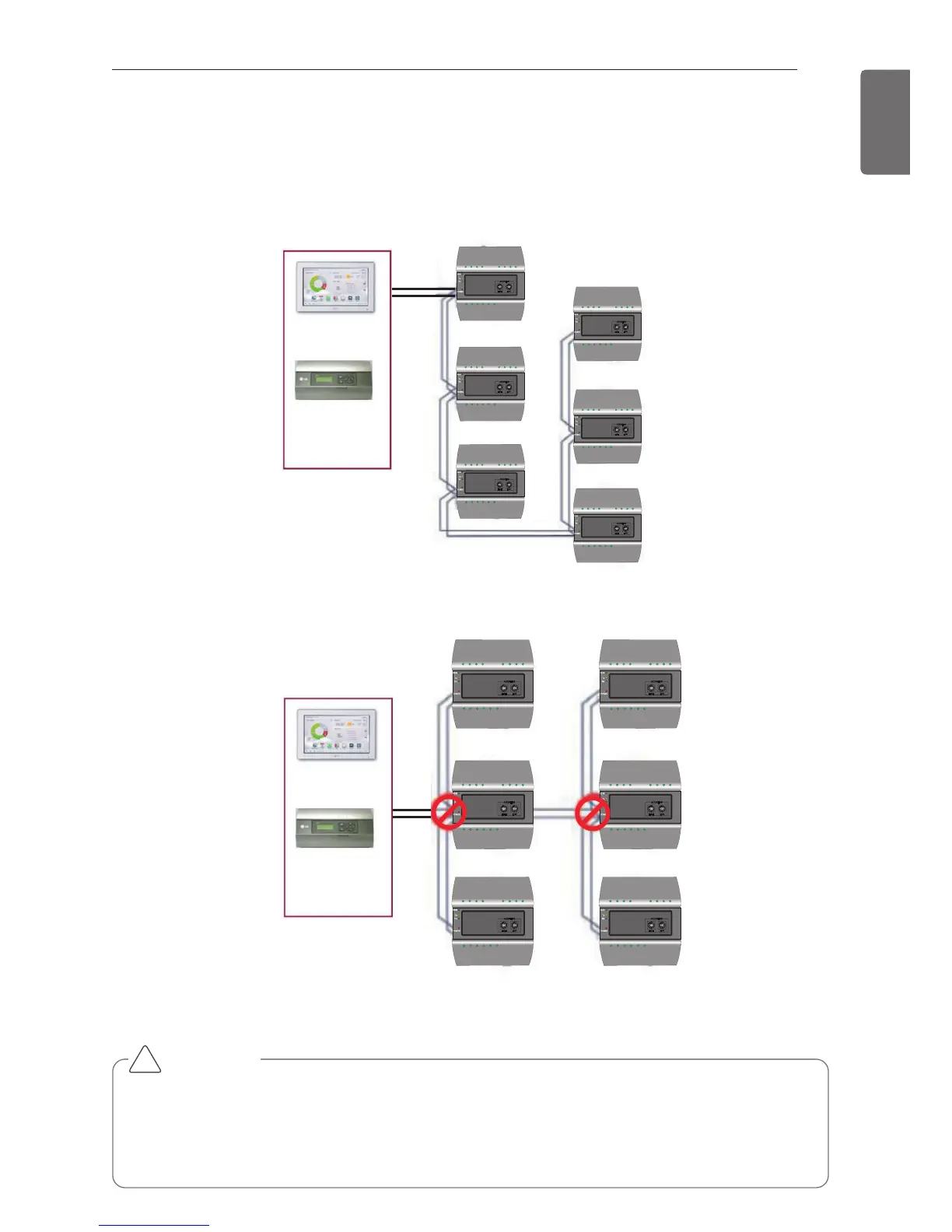

<Correct example: Connection to the RS485 BUS type>
<Incorrect example: Connection to the RS485 STAR type>
ACP IV
AC Smart IV
ACS IO Module
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
ACS IO Module
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
ACS IO Module
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
ACS IO Module
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
ACS IO Module
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
ACS IO Module
ACS IO Module
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
ACS IO Module
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
ACS IO Module
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
ACS IO Module
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
ACS IO Module
AO1 AO2 AO3 AO4
DO1 DO2 DO3 DI1 DI2 DI3
UI1 UI2 UI3 UI4
ACS IO Module
CAUTION
• The maximum allowed communication length for the RS485 cable is 1 000 m.
Meaning, that the furthest away an ACS IO can be installed is 1 000 m from the ACS IV
Controller.
• It is suggested to use 18/2 AWG twisted shielded pair cable.
!
