SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

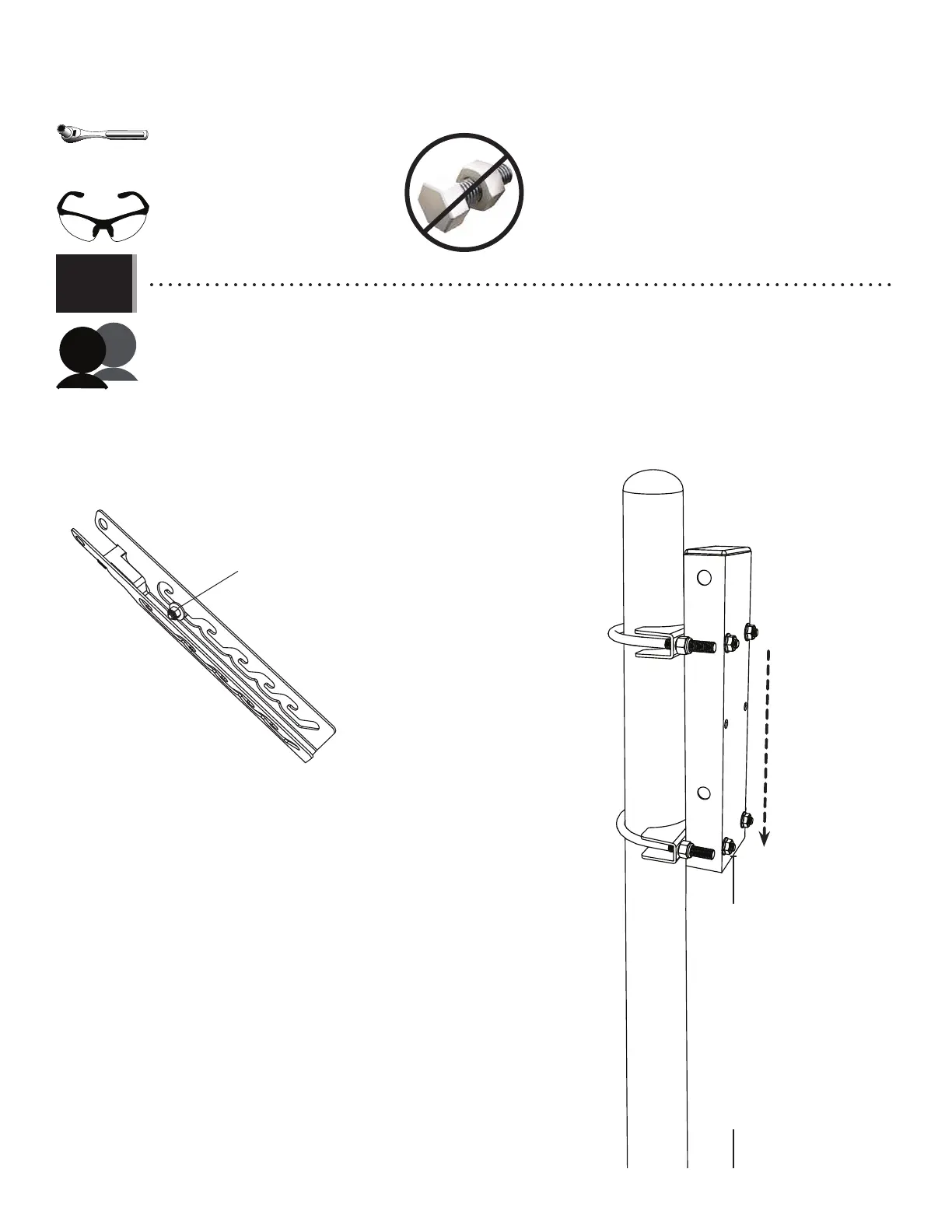

• Follow Step 1.5b ONLY when using the height stop on the Quick Adjust
®
. Slide the assembly down over the pole until the bottom of the
mounting tube is at 8' 6" (102") (≈259,08 cm) from the playing surface. Note the orientation of the holes. Tighten securely. If the
bottom of the mounting tube is not at 8' 6" (102") (≈259,08 cm), the rim will not be at the correct heights when adjusted.
• Suivre l’étape 1.5b UNIQUEMENT lors d’utiliser le Quick Adjust
®
. Faire glisser l’assemblage sur le poteau jusqu’à ce que le fond du
tube de montage soit à ≈259,08 cm (8 pi 6 po (102 po)) de la surface de jeu. Noter l’orientation des trous. Bien serrer. Si le
fond du tube de montage n’est pas à ≈259,08 cm (8 pi 6 po (102 po)), l’anneau ne sera pas aux hauteurs correctes lors du réglage.
• Seguir el paso 1.5b SÓLO al usar el Quick Adjust
®
. Deslizar el conjunto sobre el poste hasta que el fondo del tubo de montaje
esté a ≈259,08 cm [(8 ft 6 in) (102 in)] de la superfi cie de juego. Notar la orientación de los agujeros. Apretar bien. Si el fondo
del tubo de montaje no está a ≈259,08 cm [(8 ft 6 in) (102 in)], el aro no estará a las alturas correctas cuando se ajuste.
FOR THOSE USING THE HEIGHT STOP / POUR CEUX QUI UTILISENT L’ARRÊT DE HAUTEUR / PARA LOS QUE UTILIZAN EL TOPE DE ALTURA
• WITH height stop (see pages 3–4)
• AVEC l’arrêt de hauteur (voir les pages 3 – 4)
• CON la traba de altura (ver las páginas 3–4)
1.5b
9/16 in/po (≈14 mm)
(x1)
8 ft/pieds 6 in/po (102") (259,08 cm)
• Note: when the “height stop” is installed, the correct mounting height from the playing surface to the bottom
of the mounting tube is 5" higher: 8' 6". When installed in this manner the system will have the following 5
rim-height adjustments: 8' 5" (≈257 cm) (Lowest), 8' 10" (≈269 cm), 9' 2" (≈279 cm), 9' 7" (≈292 cm) and 10'
(≈305 cm) (Highest).
• Remarque : lors d’utiliser « arrêt de hauteur », le correct hauteur de la surface de jeu au fond du tube de montage
sera 5 po (≈13 cm) plus haut : 8 pieds 6 po (≈260 cm). Lors de l’installer de cette façon, le système aura les cinq
ajustements d’anneau suivants : 8 pieds 5 po (≈257 cm) (le plus bas), 8 pieds 10 po (≈269 cm), 9 pieds 2 po
(≈279 cm), 9 pieds 7 po (≈292 cm) et 10 pieds (≈305 cm) (le plus haut).
• Nota: al instalar la «traba de altura», la altura correcta de la superifi cie de juego al fondo del tubo de montaje
es 5 in (≈13 cm) más alta: 8 ft 6 in (≈260 cm). Al instalar el tubo de montaje de esta manera, el Quick Adjust
®
tendrá los siguientes cinco ajustes de altura del aro: 8 ft 5 in (≈257 cm) (más bajo), 8 ft 10 in (≈269 cm), 9 ft 2 in
(≈279 cm), 9 ft 7 in (≈292 cm) y 10 ft (≈305 cm) (más alto).
